Final de carrera: el pequeño dispositivo que sabe cuándo detener una máquina
En una máquina industrial hay componentes muy sofisticados: PLC, variadores de frecuencia, servomotores, sistemas SCADA, robots, sensores inteligentes…
Sin embargo, algunas de las funciones más importantes siguen dependiendo de dispositivos mucho más sencillos.
El final de carrera es uno de ellos.
Puede indicarnos que una puerta se ha cerrado, que un cilindro ha llegado a una determinada posición, que un carro ha alcanzado el límite de su recorrido o que una pieza está preparada para iniciar la siguiente fase de un proceso.
Su funcionamiento parece simple, pero detrás de esa pequeña acción mecánica hay una función fundamental: convertir una posición física en una señal que pueda utilizar un circuito eléctrico o un sistema de automatización.

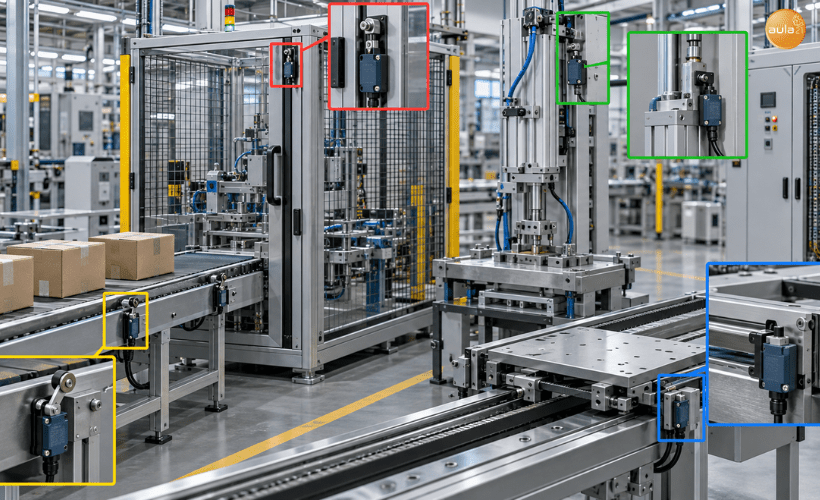

Por eso encontramos finales de carrera en multitud de máquinas, instalaciones y procesos industriales.
Si estás empezando a estudiar electricidad, mantenimiento o automatización industrial, probablemente te encontrarás con ellos muy pronto.
Y también aparecerán algunas preguntas: ¿qué es exactamente un final de carrera?, ¿cómo funciona?, ¿qué significan los contactos NO y NC?, ¿cómo se conecta a un PLC?, ¿qué tipos existen?, ¿en qué se diferencia de un sensor de proximidad?
Vamos a responderlas paso a paso.
La idea no es memorizar definiciones, sino entender qué ocurre físicamente y eléctricamente cuando un final de carrera es accionado.
Una vez comprendamos ese principio, será mucho más fácil interpretar esquemas eléctricos, diagnosticar averías y seleccionar el dispositivo adecuado para cada aplicación.
1. ¿Qué es un final de carrera?
Un final de carrera es un dispositivo electromecánico utilizado para detectar la posición, presencia o límite de movimiento de un elemento móvil mediante contacto físico.
También podemos encontrarlo denominado interruptor final de carrera, interruptor de posición o, en documentación en inglés, limit switch.
Su característica más importante es precisamente el contacto.
Para que actúe, algún elemento de la máquina debe ejercer una fuerza sobre su actuador.
Ese actuador puede adoptar diferentes formas: una palanca, un rodillo, un pulsador, un émbolo, una varilla flexible u otros mecanismos diseñados para adaptarse al movimiento que queremos detectar.
Cuando el elemento móvil alcanza la posición determinada, presiona o desplaza el actuador.
El mecanismo interno del interruptor cambia entonces el estado de sus contactos eléctricos.
De esta forma transformamos algo puramente mecánico —una pieza ha llegado hasta aquí— en una información eléctrica que podremos utilizar dentro del sistema de control.
Los finales de carrera industriales suelen incorporar una carcasa diseñada para proteger su mecanismo frente a las condiciones del entorno.
Dependiendo del modelo, existen soluciones preparadas para trabajar frente a polvo, humedad, aceites, suciedad, impactos u otras condiciones propias de una instalación industrial.
2. ¿Para qué sirve un final de carrera?
Podemos entender su función con una pregunta muy sencilla:
¿Cómo sabe una máquina que una parte móvil ha llegado a la posición que esperamos?
Una posible respuesta es mediante un final de carrera.

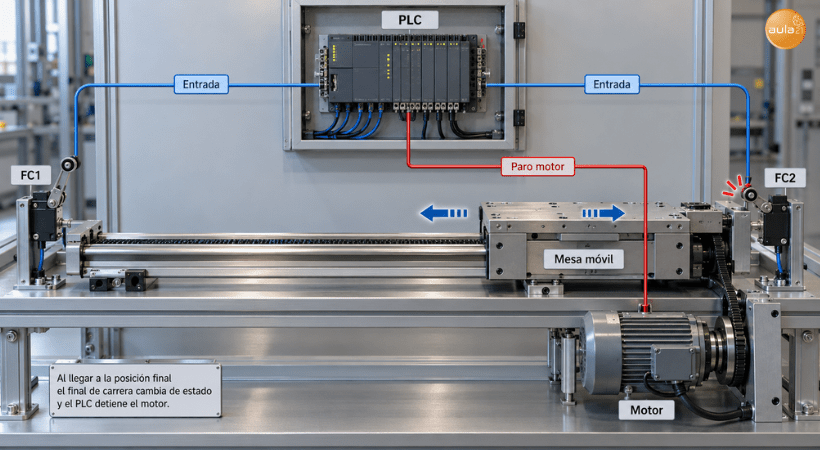

Supongamos que tenemos un carro que se desplaza horizontalmente por una guía.
Podemos ordenar al motor que lo mueva hacia la derecha, pero necesitamos algún sistema que indique cuándo ha llegado al extremo permitido.
Instalamos un final de carrera en ese punto.
Cuando el carro llega hasta él, acciona mecánicamente el interruptor. Su contacto cambia de estado y el sistema de control recibe esa información.
A partir de ahí podemos:
- Detener el motor.
- Invertir el sentido de movimiento.
- Activar otra secuencia.
- Encender un indicador.
- Enviar una señal al PLC.
- Confirmar que una operación se ha completado.
- Generar una alarma si la secuencia no se desarrolla correctamente.
Por tanto, el final de carrera no tiene por qué controlar directamente todo el proceso.
En muchas aplicaciones su misión consiste simplemente en informar de que se ha alcanzado una posición determinada.
Es el circuito eléctrico, el relé, el PLC u otro sistema de control quien decide qué hacer después con esa información.

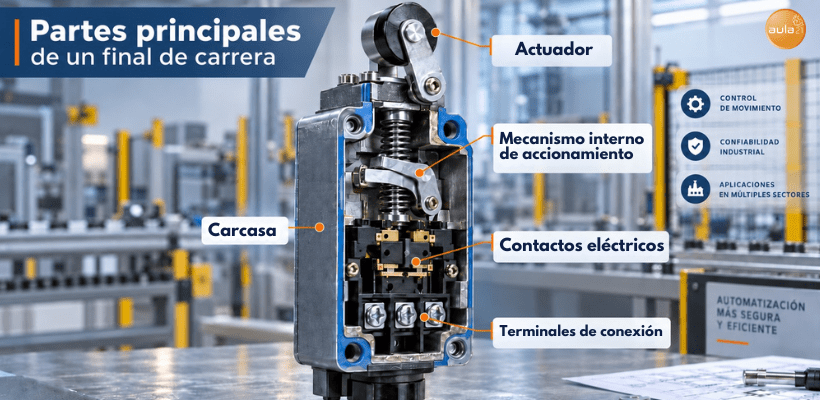

3. Las partes principales de un final de carrera
Aunque la construcción varía entre fabricantes y modelos, podemos identificar varios elementos fundamentales.
El primero es el actuador. Es la parte que recibe directamente el movimiento de la máquina.
Puede ser un rodillo, una palanca, un émbolo o una varilla, entre otras opciones.
Después encontramos el mecanismo interno de accionamiento, encargado de transmitir ese movimiento hasta los contactos.
Los contactos eléctricos son los que cambian de estado cuando accionamos el dispositivo.
También tenemos la carcasa, que protege el conjunto frente al entorno y proporciona resistencia mecánica.
Finalmente encontramos los terminales o sistema de conexión, que permiten cablear el final de carrera al circuito eléctrico o al sistema de control.
Aunque externamente un interruptor de este tipo pueda parecer muy simple, seleccionar correctamente cada una de estas características puede ser decisivo para que funcione correctamente durante toda su vida útil.
4. ¿Cómo funciona un final de carrera?
Para entender cómo funciona un final de carrera, imaginemos una máquina con una puerta móvil.
Queremos detectar cuándo esa puerta alcanza una determinada posición.
Colocamos el final de carrera de manera que, al cerrarse la puerta, esta presione su actuador.
Antes del contacto, el interruptor se encuentra en su posición normal.
Cuando la puerta llega hasta él, desplaza el actuador y el mecanismo interno provoca un cambio en los contactos eléctricos.
Al abrir nuevamente la puerta, desaparece la fuerza sobre el actuador y, en muchos modelos, un mecanismo de retorno devuelve el interruptor a su estado inicial.
Podemos resumir el proceso así:
Movimiento de la máquina → accionamiento mecánico → cambio de los contactos → señal eléctrica → respuesta del sistema de control.
Esa secuencia es la base del funcionamiento de un final de carrera.
Parece algo muy básico, pero es fundamental comprenderlo porque nos permite relacionar tres ámbitos que aparecen continuamente en automatización industrial: mecánica, electricidad y programación.
- Una pieza se mueve físicamente.
- El final de carrera convierte ese movimiento en una señal eléctrica.
- Después, un PLC puede utilizar esa señal dentro de su programa.
5. ¿Qué significan NO, NC y COM?
Aquí encontramos uno de los conceptos que más confusión genera cuando empezamos a interpretar esquemas eléctricos.
Muchos finales de carrera disponen de terminales identificados como NO, NC y COM.
- NO significa Normally Open, es decir, normalmente abierto.
- NC significa Normally Closed, es decir, normalmente cerrado.
- COM identifica el contacto común.
Lo importante es entender que las palabras normalmente abierto y normalmente cerrado hacen referencia al estado del dispositivo cuando no está siendo accionado.
Imaginemos un final de carrera con un contacto NO.
Mientras nadie presiona el actuador, ese contacto permanece abierto y no existe continuidad eléctrica entre los terminales correspondientes.
Cuando accionamos el final de carrera, el contacto se cierra.
En un contacto NC ocurre lo contrario.
Cuando el dispositivo está en reposo, el contacto permanece cerrado. Al accionar el final de carrera, se abre.
Podemos visualizarlo así:
| Estado del final de carrera | Contacto NO | Contacto NC |
|---|---|---|
| Sin accionar | Abierto | Cerrado |
| Accionado | Cerrado | Abierto |
Comprender esta tabla es mucho más útil que memorizar simplemente las siglas.
Cuando trabajemos posteriormente con esquemas eléctricos o programas de PLC, tendremos que analizar qué señal necesitamos cuando el mecanismo está en reposo y qué señal queremos obtener cuando alcanza la posición de trabajo.

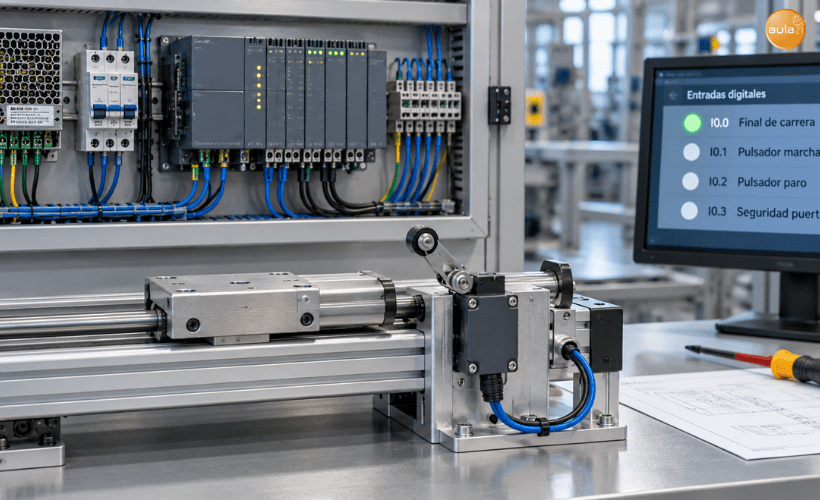

6. ¿Cómo se conecta un final de carrera a un PLC?
Una aplicación muy habitual consiste en utilizar el final de carrera como señal de entrada de un PLC.
En este caso, el interruptor informa al controlador de que se ha alcanzado una posición.
Pongamos un ejemplo.
Tenemos un cilindro que desplaza una pieza desde la posición A hasta la posición B. En la posición B instalamos un final de carrera.
Cuando el cilindro avanza y alcanza ese punto, acciona el dispositivo.
El contacto eléctrico cambia de estado y la entrada correspondiente del PLC detecta la señal.
Dentro del programa podríamos utilizar esa condición para autorizar la siguiente etapa:
Si el cilindro ha llegado a B → iniciar la operación siguiente.
Por supuesto, el conexionado concreto dependerá del tipo de PLC, tensión de control, configuración de entradas y características eléctricas del dispositivo.
Aquí aparece una regla importante: nunca debemos asumir que cualquier final de carrera puede conectarse de cualquier manera.
Antes de realizar el conexionado debemos consultar las especificaciones del fabricante y comprobar, entre otros aspectos, la tensión, corriente, configuración de contactos y compatibilidad con el circuito.
7. Tipos de finales de carrera: cómo diferenciarlos
Cuando hablamos de tipos de finales de carrera, podemos clasificarlos de distintas maneras.
Por eso es normal encontrar listas diferentes dependiendo del fabricante o del catálogo que consultemos.
La clasificación más útil para empezar es la que se basa en el tipo de actuador, es decir, en la parte del final de carrera que entra en contacto físicamente con el elemento que queremos detectar.
7.1. ¿Por qué es tan importante el actuador?
Porque determina cómo debe aproximarse la pieza, desde qué dirección puede accionar el interruptor y qué tipo de movimiento podemos detectar.
Podemos encontrar principalmente los siguientes.
7.2. Final de carrera de palanca de rodillo
Es uno de los tipos más habituales en maquinaria y automatización industrial.
Está formado por una palanca articulada que incorpora un pequeño rodillo en su extremo.
Cuando una pieza, leva, carro u otro elemento móvil entra en contacto con el rodillo, desplaza la palanca y provoca la actuación del mecanismo interno.
El rodillo tiene una función muy importante: permite que el objeto se deslice sobre el actuador con menos fricción y desgaste que si existiera un contacto directo contra una superficie fija.
Por eso resulta especialmente útil cuando el elemento que queremos detectar pasa lateralmente junto al interruptor.
Podemos encontrarlo, por ejemplo, en:
- Carros móviles.
- Puertas y mecanismos deslizantes.
- Sistemas de transporte.
- Máquinas con levas.
- Mecanismos alternativos.
- Posicionamiento de elementos móviles.
Además, existen modelos con palanca ajustable, en los que podemos modificar la longitud o posición del brazo para adaptar con mayor precisión el punto de accionamiento.
- Ideal cuando: el objeto se desplaza lateralmente o pasa sobre el punto de detección.
- Principal ventaja: el rodillo facilita un accionamiento suave y reduce el rozamiento.
- Debemos vigilar: la alineación y evitar impactos o fuerzas excesivas sobre la palanca.
7.3. Final de carrera de émbolo o pulsador
El final de carrera de émbolo funciona de una manera mucho más directa.
En este caso, el objeto que queremos detectar presiona frontalmente un pequeño émbolo o pulsador.
Al desplazarse, este transmite el movimiento al mecanismo interno y los contactos eléctricos cambian de estado.
Se utiliza principalmente cuando tenemos un movimiento corto, controlado y prácticamente perpendicular al interruptor.
Imaginemos, por ejemplo, una mesa que avanza hasta una posición fija.
Si podemos garantizar que el elemento llegará frontalmente y con una buena alineación, un actuador de émbolo puede ser una solución sencilla.
- Ideal cuando: necesitamos detectar un movimiento frontal y bien definido.
- Principal ventaja: accionamiento directo y preciso.
- Debemos vigilar: la alineación y el recorrido. No conviene que la máquina golpee o presione excesivamente el actuador.
7.4. Final de carrera de émbolo con rodillo
Es una variante interesante del anterior.
En lugar de que la pieza presione directamente sobre la superficie del émbolo, incorporamos un rodillo en su extremo.
Esto permite que el elemento móvil pueda aproximarse con cierto componente lateral o deslizante, reduciendo las fuerzas laterales que tendría que soportar un émbolo convencional.
Podemos verlo como una solución intermedia entre el accionamiento frontal puro y el accionamiento mediante una palanca.
- Ideal cuando: existe un movimiento principalmente frontal pero también cierto deslizamiento.
- Principal ventaja: disminuye la fricción sobre el actuador.
7.5. Final de carrera por palanca de varilla
Otra posibilidad es sustituir el rodillo por una palanca de varilla que entra directamente en contacto con el elemento móvil.
Puede utilizarse cuando se necesita una actuación mecánica directa mediante una varilla.
Dependiendo de su construcción, puede resultar útil en aplicaciones donde no necesitamos que la pieza ruede sobre el actuador o donde queremos disponer de una superficie de contacto relativamente amplia.
- Ideal cuando: el movimiento puede accionar directamente una palanca o varilla.
- Debemos vigilar: la fuerza necesaria para desplazarla y la dirección del movimiento.
7.6. Final de carrera de varilla flexible o tipo bigote
Aquí la filosofía cambia bastante.
En lugar de utilizar un actuador rígido con una trayectoria muy definida, encontramos una varilla larga, flexible o tipo “bigote”.
Cuando el objeto toca y desplaza la varilla, se acciona el interruptor.
Su gran ventaja es que puede admitir aproximaciones desde diferentes direcciones, lo que resulta útil cuando no podemos garantizar que todas las piezas lleguen exactamente desde el mismo ángulo.
Además, destaca por su sensibilidad para detectar presencia o posición mediante contacto físico.
Puede resultar interesante en:
- Cintas transportadoras.
- Detección de objetos irregulares.
- Clasificación de piezas.
- Determinados sistemas de manipulación.
- Mecanismos con cierta variación de trayectoria.
Debemos vigilar: deformaciones, fatiga o daños en la varilla después de accionamientos repetitivos o impactos excesivos.
- Ideal cuando: la dirección de aproximación puede variar.
- Principal ventaja: gran flexibilidad de detección.
7.7. Final de carrera rotativo
Los finales de carrera rotativos están destinados a aplicaciones en las que necesitamos asociar la actuación del interruptor a un movimiento angular o giratorio.
Pueden trabajar mediante sistemas de levas o mecanismos que accionan los contactos cuando el eje alcanza una determinada posición.
Son adecuados para controlar movimientos de rotación, aunque requieren configurar correctamente los puntos de actuación.
Por ejemplo, podemos necesitar saber cuándo un mecanismo giratorio ha alcanzado una determinada posición angular.
En este caso no tiene demasiado sentido pensar únicamente en “final izquierdo” y “final derecho”, como haríamos con un carro lineal.
Lo que queremos detectar es una posición dentro de un movimiento rotativo.
- Ideal cuando: necesitamos controlar límites o posiciones en mecanismos giratorios.
- Principal ventaja: permite relacionar posiciones angulares con señales eléctricas.
7.8. Final de carrera accionado por cable
Existe también una familia especializada en la que la actuación se produce mediante la tracción de un cable o cuerda.
El cable puede recorrer una distancia considerable y, cuando se tira de él, acciona el interruptor.
Este concepto resulta útil cuando necesitamos que la actuación pueda realizarse desde diferentes puntos a lo largo de una instalación.
Es frecuente encontrar sistemas de tracción por cable asociados a aplicaciones específicas, especialmente en instalaciones extensas como transportadores.
Aquí debemos hacer una distinción importante: cuando un dispositivo forma parte de una función de parada de emergencia o seguridad de máquinas, debemos utilizar equipos específicamente diseñados y certificados para dicha función.
No debemos considerar automáticamente cualquier interruptor accionado por cable como un dispositivo de seguridad.
7.9. Una tabla rápida para saber cuál elegir
| Tipo de final de carrera | Movimiento más adecuado | Característica principal |
|---|---|---|
| Palanca de rodillo | Lateral o deslizante | Poco rozamiento y accionamiento suave |
| Émbolo | Frontal y lineal | Actuación directa y precisa |
| Émbolo con rodillo | Frontal con cierto deslizamiento | Reduce las cargas laterales |
| Palanca o varilla | Lateral | Construcción sencilla y robusta |
| Varilla flexible o bigote | Multidireccional | Tolera diferentes direcciones de aproximación |
| Rotativo | Angular o giratorio | Control de posiciones dentro de una rotación |
| Tracción por cable | Actuación distribuida en distancia | Permite accionar el dispositivo desde diferentes puntos |
7.10. También podemos clasificarlos por sus contactos eléctricos
El tipo de actuador nos explica cómo se acciona físicamente el final de carrera, pero no nos dice cómo se comportan eléctricamente sus contactos.
Esa es una segunda clasificación distinta.
Según la configuración eléctrica podemos encontrar principalmente:
- NO o NA (normalmente abierto): el circuito está abierto en reposo y se cierra cuando actuamos sobre el interruptor.
- NC (normalmente cerrado): el circuito permanece cerrado en reposo y se abre cuando se acciona.
- SPDT o conmutado: dispone de un contacto común y permite conmutar entre una vía normalmente cerrada y otra normalmente abierta.
Esto significa que un mismo final de carrera de palanca de rodillo, por ejemplo, puede disponer de diferentes configuraciones eléctricas.
Por eso conviene no mezclar ambas clasificaciones:
El actuador nos dice cómo se acciona el final de carrera; los contactos nos dicen qué ocurre eléctricamente cuando se acciona.
Para alguien que está empezando en automatización, esta distinción es especialmente útil.
8. Final de carrera y sensor de proximidad: ¿son lo mismo?
No exactamente.
Un final de carrera y un sensor de proximidad pueden utilizarse para resolver problemas parecidos: detectar presencia o posición.
Pero existe una diferencia fundamental.
El final de carrera convencional necesita contacto mecánico.
El objeto debe tocar físicamente el actuador para provocar el cambio de estado.
Un sensor de proximidad puede realizar una detección sin contacto físico directo, dependiendo de la tecnología empleada.
Por ejemplo, existen sensores inductivos utilizados para detectar objetos metálicos sin necesidad de tocarlos.
Entonces, ¿por qué seguimos utilizando finales de carrera?
Porque el contacto mecánico también ofrece ventajas.
Son dispositivos conceptualmente sencillos, robustos y fáciles de comprender.
Además, en determinadas aplicaciones la propia llegada física del mecanismo a una posición concreta es precisamente el evento que necesitamos detectar.
No existe, por tanto, una solución universalmente mejor.
| Final de carrera | Sensor de proximidad |
|---|---|
| Normalmente requiere contacto físico | Puede detectar sin contacto |
| Funcionamiento electromecánico | Funcionamiento electrónico |
| Puede sufrir desgaste mecánico | No existe desgaste por contacto con la pieza |
| Muy intuitivo de diagnosticar | Puede requerir más conocimientos técnicos |
| Adecuado para detectar posiciones físicas | Muy útil para detección repetitiva sin contacto |
La elección dependerá de factores como frecuencia de operación, velocidad, precisión necesaria, condiciones ambientales, material que queremos detectar, espacio disponible y mantenimiento previsto.
9. Aplicaciones de los finales de carrera en la industria
La mejor manera de entender un componente industrial es observar dónde puede utilizarse.
Los finales de carrera industriales aparecen en multitud de situaciones porque resolver el problema de “saber dónde está algo” resulta fundamental en automatización.
9.1. Control de movimiento en maquinaria
Una de sus aplicaciones más intuitivas consiste en limitar el desplazamiento de elementos móviles.
Podemos encontrar un mecanismo que dispone de dos posiciones extremas.
Colocamos un final de carrera en cada extremo.
Cuando el mecanismo llega al primero, sabemos que ha alcanzado una posición.
Cuando acciona el segundo, sabemos que ha llegado al extremo contrario.
Esta información puede utilizarse para detener movimientos, cambiar sentidos o avanzar en una secuencia automática.
9.2. Cintas transportadoras y sistemas de manutención
En sistemas de transporte podemos utilizar interruptores de posición para detectar diferentes condiciones mecánicas.
Una pieza puede accionar un dispositivo al alcanzar un determinado punto, un mecanismo puede confirmar que se encuentra correctamente posicionado o una parte móvil puede comunicar que ha completado su recorrido.
La idea sigue siendo la misma: convertir una situación física en información eléctrica útil.
9.3. Automatización mediante PLC
Cuando incorporamos un PLC, el final de carrera se convierte en uno de los posibles “ojos” del controlador.
El PLC no puede saber por sí mismo dónde se encuentra físicamente una pieza.
Necesita señales procedentes de sensores, encoders, interruptores u otros dispositivos de campo.
Supongamos esta secuencia:
- El operario pulsa marcha.
- El PLC activa un movimiento.
- La máquina avanza.
- Se acciona el final de carrera.
- El PLC detecta la entrada.
- El programa detiene el movimiento.
- Comienza la siguiente operación.
Aquí vemos cómo un elemento mecánico relativamente sencillo puede resultar imprescindible dentro de una secuencia automatizada mucho más compleja.
9.4. Puertas, tapas y elementos móviles
Otra aplicación habitual es conocer si una puerta, tapa u otro componente ha alcanzado cierta posición.
Sin embargo, aquí debemos introducir una distinción importante.
Detectar una posición de máquina y realizar una función de seguridad no son automáticamente lo mismo.
Cuando la información forma parte de una función destinada a proteger a las personas, debemos utilizar soluciones diseñadas específicamente para dicha función y realizar el diseño conforme a los requisitos aplicables.
No deberíamos asumir que cualquier final de carrera convencional puede emplearse como dispositivo de seguridad simplemente porque sea capaz de detectar una puerta.
10. ¿Qué ventajas ofrece un final de carrera?
Aunque actualmente disponemos de numerosas tecnologías de detección, los finales de carrera continúan siendo útiles por varias razones.
La primera es su simplicidad.
Podemos observar físicamente el dispositivo, accionar el mecanismo y comprender con bastante facilidad qué debería ocurrir.
También ofrecen una respuesta directa ante una posición mecánica.
Otra ventaja es la enorme variedad de configuraciones disponibles.
Podemos elegir diferentes actuadores, tamaños, sistemas de conexión, carcasas y prestaciones según las necesidades de la aplicación.
Además, existen modelos específicamente preparados para ambientes industriales exigentes.
Pero también tienen limitaciones.
Como existe contacto mecánico, determinadas partes pueden desgastarse.
Una instalación incorrecta puede provocar golpes excesivos, desalineaciones o esfuerzos innecesarios.
La frecuencia y velocidad de accionamiento también influyen en el comportamiento y la vida útil del dispositivo.
Por eso no debemos elegir un final de carrera únicamente porque “encaje físicamente”.
11. Cómo elegir un final de carrera industrial
Si estamos aprendiendo automatización, puede resultar tentador pensar que todos los finales de carrera hacen prácticamente lo mismo.
El principio puede ser similar, pero las condiciones de trabajo cambian muchísimo.
Antes de seleccionar uno conviene responder varias preguntas.
- ¿Cómo se mueve el objeto que queremos detectar? Este debería ser uno de nuestros primeros análisis.
- ¿El objeto llega frontalmente?
- ¿Se desplaza lateralmente?
- ¿Pasa rozando la zona de detección?
- ¿Su posición varía ligeramente?
- ¿Tenemos un movimiento lineal o rotativo?
Estas respuestas nos ayudarán a decidir entre un actuador de émbolo, rodillo, palanca, varilla u otra configuración.
11.1. ¿Qué recorrido tendrá el actuador?
Un error habitual consiste en utilizar el propio final de carrera como si fuera un tope mecánico capaz de absorber cualquier movimiento.
No deberíamos hacerlo sin comprobar que el dispositivo está diseñado para esa situación.
Cada modelo dispone de características específicas de movimiento y recorrido.
Si el mecanismo de la máquina fuerza demasiado el actuador, podemos provocar daños o reducir su vida útil.
Por el contrario, si el recorrido es insuficiente o trabajamos demasiado cerca del punto de actuación, podríamos generar una detección poco fiable.
Los fabricantes especifican parámetros de actuación y recorrido precisamente para poder diseñar correctamente esta interacción mecánica.
11.2. ¿En qué ambiente va a trabajar?
Un interruptor instalado en un laboratorio no tiene las mismas necesidades que uno situado junto a una máquina sometida a polvo, humedad, aceite, virutas o limpieza frecuente.
Debemos evaluar las condiciones reales de la instalación.
Aquí pueden entrar en juego aspectos como:
- Grado de protección.
- Temperatura de trabajo.
- Humedad.
- Presencia de polvo.
- Aceites o refrigerantes.
- Vibraciones.
- Impactos;
- Agentes corrosivos.
- Condiciones especiales del proceso.
No conviene interpretar un grado de protección simplemente como “este producto sirve para cualquier ambiente”.
Siempre debemos revisar la documentación técnica completa del fabricante.
11.3. ¿Cuáles son sus características eléctricas?
También debemos analizar qué vamos a conmutar.
Entre las características que pueden resultar relevantes encontramos:
- Tensión nominal.
- Corriente admisible.
- Corriente continua o alterna.
- Naturaleza de la carga.
- Número y configuración de contactos.
- Sistema de conexión.
- Compatibilidad con las entradas del sistema de control.
La capacidad eléctrica no es idéntica en todos los finales de carrera ni para cualquier tipo de carga.
Si el dispositivo va conectado a una entrada digital de PLC, las necesidades serán diferentes a las de una aplicación en la que los contactos conmutan directamente otra carga.
Por tanto, antes de comprar o sustituir un interruptor debemos consultar su ficha técnica y no guiarnos únicamente por el aspecto exterior.
12. Averías frecuentes en los finales de carrera
Los finales de carrera también pueden convertirse en una fuente de averías.
Lo interesante es que muchas veces el problema no está únicamente dentro del dispositivo.
12.1. Desalineación mecánica
Imaginemos que la pieza que debería accionar el rodillo se ha desplazado ligeramente debido a una holgura mecánica.
El final de carrera puede estar funcionando perfectamente, pero la pieza ya no ejerce suficiente recorrido sobre él.
Desde el punto de vista eléctrico parece que “el sensor no detecta”.
Sin embargo, la causa real es mecánica.
Por eso, cuando diagnosticamos este tipo de averías, debemos observar toda la cadena:
Pieza → movimiento → actuador → mecanismo → contacto → cableado → entrada del PLC.
No debemos empezar sustituyendo componentes sin comprobar qué está ocurriendo físicamente.
12.2. Desgaste del actuador
Rodillos, palancas y mecanismos sometidos a accionamientos repetidos pueden experimentar desgaste.
Si además existe mala alineación o impactos excesivos, este proceso puede acelerarse.
Durante una inspección de mantenimiento conviene comprobar que el actuador se desplaza correctamente y recupera su posición.
12.3. Problemas en los contactos eléctricos
Los contactos internos también están sujetos a condiciones eléctricas de funcionamiento.
Su comportamiento dependerá del tipo de carga, corriente, tensión y número de maniobras, entre otros factores.
Si sospechamos un fallo podemos comprobar, siguiendo los procedimientos de seguridad correspondientes, si existe continuidad y si el contacto cambia correctamente de estado al accionar el mecanismo.
12.4. Cableado y conexiones
No siempre que desaparece una señal significa que el final de carrera está averiado.
También podemos encontrar:
- Terminales flojos.
- Cables dañados.
- Conectores deteriorados.
- Errores de conexionado.
- Roturas de conductor.
- Problemas en la alimentación.
- Fallos en la entrada del PLC.
Una buena metodología de diagnóstico evita cambiar componentes innecesariamente.
12.5. Suciedad y condiciones ambientales
La presencia de polvo, humedad, virutas, aceites u otros contaminantes puede afectar especialmente a una instalación si el dispositivo utilizado no dispone de la protección adecuada.
Por eso el entorno debería considerarse durante la selección inicial, no cuando aparecen los primeros problemas.
13. Un ejemplo completo: del movimiento de la máquina al programa del PLC
Vamos a unir todos los conceptos con una aplicación sencilla.
Tenemos una mesa móvil accionada por un motor.
La mesa puede desplazarse entre dos posiciones: izquierda y derecha.
Instalamos:
- un final de carrera FC1 en el extremo izquierdo;
- un final de carrera FC2 en el extremo derecho.
Cuando damos la orden de desplazamiento hacia la derecha, el motor mueve la mesa.
Mientras avanza, FC2 permanece en su estado normal.
Cuando la mesa alcanza el extremo derecho, entra en contacto con el actuador de FC2.
El interruptor cambia el estado de sus contactos.
La entrada correspondiente del PLC cambia.
El programa detecta esa condición y ordena detener el motor.
Ahora el PLC sabe que la mesa se encuentra en la posición derecha.
Si posteriormente damos la orden de retorno, ocurre el proceso contrario.
La mesa se desplaza hacia la izquierda hasta accionar FC1.
Este ejemplo nos ayuda a comprender algo fundamental: el final de carrera no “sabe” dónde está la mesa ni decide qué debe hacer el motor.
Simplemente cambia un contacto cuando se produce una condición mecánica.
Somos nosotros, mediante el diseño eléctrico y la lógica de control, quienes damos significado a esa señal.
Esta forma de pensar es muy útil cuando empezamos a trabajar en automatización.
Conclusión: un pequeño componente que nos enseña mucho sobre automatización
Entender qué es un final de carrera y cuáles son sus tipos puede parecer uno de los conocimientos más básicos de automatización industrial, pero nos ayuda a comprender conceptos mucho más amplios.
Un final de carrera nos enseña cómo podemos transformar un movimiento físico en una señal eléctrica.
También nos permite comprender qué significan los contactos normalmente abiertos y normalmente cerrados, cómo llega una señal hasta un PLC y cómo una máquina utiliza información procedente del campo para ejecutar una secuencia automática.
Hemos visto además que existen diferentes tipos de finales de carrera, entre ellos modelos con palanca, rodillo, émbolo o varilla, y que no debemos elegir uno únicamente por su apariencia.
Tenemos que analizar cómo se mueve la pieza, dónde se instalará el dispositivo, cuánto recorrido necesita, qué condiciones ambientales encontrará y qué características eléctricas requiere nuestro circuito.
Y hay otra idea especialmente importante para cualquier estudiante o técnico que empieza a diagnosticar máquinas: cuando una señal falla, debemos observar el sistema completo.
El problema puede estar en el propio interruptor, pero también en el actuador, la posición mecánica, el cableado, una conexión o la entrada del PLC.
Aprender a seguir esa cadena de forma ordenada es mucho más valioso que memorizar componentes.
Porque entender un final de carrera no consiste solamente en saber que es un interruptor.
Consiste en comprender qué está detectando, cómo lo detecta y qué hace después la máquina con esa información.
Y esa forma de razonar será la que utilizaremos una y otra vez cuando avancemos hacia sensores industriales, esquemas eléctricos, PLC, automatización y mantenimiento de maquinaria.
