Todo sobre el Circuito Eléctrico: Funcionamiento, tipos y aplicaciones industriales

¿Alguna vez te has preguntado cómo funciona una lámpara, una máquina o incluso un sensor industrial?

La respuesta está en un concepto clave: el circuito eléctrico.

Pero no te preocupes, no necesitas ser un experto para entenderlo.

En este artículo, te explicamos paso a paso qué es un circuito eléctrico, cómo funciona, cuáles son sus tipos, componentes y las leyes que lo rigen.

Todo con ejemplos claros, útiles y aplicados al mundo real.

Si estudias o trabajas en electricidad, automatización o mantenimiento industrial, esto es lo que necesitas dominar desde hoy.

Sigue leyendo. Aquí empieza tu base sólida en electricidad.

1. ¿Qué es un circuito eléctrico?

Un circuito eléctrico es un camino cerrado por donde circulan los electrones gracias a una fuente de energía.

Ese movimiento continuo es lo que conocemos como corriente eléctrica.

Es como una autopista: la energía fluye desde el generador, pasa por los componentes (luces, resistencias, motores) y regresa.

Si el camino se interrumpe, la electricidad deja de fluir.

1.1. Leyes fundamentales de los circuitos eléctricos

Para diseñar, analizar y mantener un circuito eléctrico, debemos conocer las leyes que describen el comportamiento de la corriente, la tensión y la potencia.

1.1.1. Ley de Ohm: La relación básica entre voltaje, corriente y resistencia

La Ley de Ohm es uno de los principios más importantes y sencillos de la electricidad.

Es la base de casi todos los cálculos eléctricos y electrónicos, y entenderla bien es esencial si trabajas con circuitos eléctricos en mantenimiento, automatización o instalación industrial.

¿Qué dice la Ley de Ohm?

La Ley de Ohm establece que:

La corriente que circula por un conductor entre dos puntos es directamente proporcional al voltaje aplicado e inversamente proporcional a la resistencia del circuito.

En otras palabras:

• Si aumentas el voltaje, la corriente aumenta.
• Si aumentas la resistencia, la corriente disminuye.

Su fórmula es:

V = I x R

Donde:

• V = Voltaje o tensión (en voltios, V)

• I = Corriente eléctrica (en amperios, A)

• R = Resistencia eléctrica (en ohmios, Ω)

✅ Más resistencia = menos corriente. Más voltaje = más corriente.

Aplicación práctica en la industria

La Ley de Ohm se aplica en todos los niveles del trabajo eléctrico e industrial:

• Diseño de instalaciones: para dimensionar cables, resistencias y protecciones.

• Diagnóstico de fallos: si un motor no arranca o una lámpara no enciende, puedes medir voltaje y resistencia para ver si hay corriente suficiente.

• Control de procesos: en automatización, saber cuánta corriente circula por un sensor o actuador permite programar correctamente el sistema.

¿Por qué debes dominarla?

Porque es la base para entender cómo fluye la energía en un circuito. Con esta ley, puedes:

• Verificar si un circuito está funcionando como debería.

• Detectar sobrecargas o pérdidas de energía.

• Ajustar parámetros para mejorar el rendimiento de una instalación.

La Ley de Ohm es el abecedario de la electricidad. Si la dominas, puedes leer, escribir y entender cualquier circuito.

1.1.2. Ley de Joule: Qué es y cómo funciona en un circuito eléctrico

Cuando la corriente eléctrica circula por un conductor, parte de la energía se transforma en calor. Esa transformación no es casual: sigue una ley física llamada Ley de Joule.

¿Qué dice la Ley de Joule?

La Ley de Joule establece que:

La cantidad de calor generado en un conductor es directamente proporcional al cuadrado de la corriente eléctrica, multiplicado por la resistencia del conductor y por el tiempo que dura el paso de la corriente.

Su fórmula es:

Q = I²x R x t

Donde:

• Q = Calor generado (en julios)

• I = Intensidad de corriente (en amperios)

• R = Resistencia eléctrica (en ohmios)

• t = Tiempo (en segundos)

 ¿Qué significa esto en palabras simples?

Cuanta más corriente pase por un conductor, y mayor sea su resistencia, más calor se generará.

Y cuanto más tiempo dure ese flujo, mayor será la energía térmica acumulada.

En aparatos como calefactores eléctricos, planchas o resistencias de freno en motores, ese calor es útil.

Pero en otros casos (como en cables), puede ser un problema si no se controla bien, ya que puede dañar los materiales o provocar incendios.

Aplicación en la industria

En instalaciones industriales:

• Se usa la Ley de Joule para diseñar resistencias eléctricas de frenado en variadores de frecuencia.

• Permite calcular la disipación de calor en cables para dimensionar bien su sección.

• Es fundamental para evaluar pérdidas térmicas en tableros eléctricos y transformadores.

¿Por qué es importante conocerla?

Porque en un circuito, el calor no es solo una consecuencia, es un factor de seguridad y eficiencia.

Si un cable, una resistencia o un motor genera más calor del necesario, puede reducir su vida útil o incluso provocar fallos graves.

Conocer y aplicar la Ley de Joule es clave para evitar sobrecalentamientos, pérdidas de energía y riesgos eléctricos.

2. ¿Cómo funciona un circuito eléctrico?

(Explicado con una historia que nunca olvidarás)

Imagina esto: es una calurosa tarde de verano. Tú y tus amigos decidís preparar una limonada bien fría.

Para eso, tenéis una licuadora, hielo, limones y muchas ganas… pero hay un problema: no hay electricidad.

¿Qué está pasando?

Ahí es donde entra en juego el circuito eléctrico.

Vamos a explicarlo con una historia que no solo vas a entender, sino que vas a recordar siempre.

2.1. La historia de “La carretera de la electricidad”

Piensa en un circuito eléctrico como una carretera circular donde viajan pequeños coches llamados electrones.

Estos electrones salen de una central de energía (la batería o fuente de alimentación) y tienen una misión: llegar a un destino, cumplir una tarea y volver al punto de partida para empezar otra vez.

Pero no pueden moverse solos. Necesitan un camino (los cables conductores), un motivo (una diferencia de potencial o voltaje) y un objetivo (una carga, como un motor o una bombilla).

Aquí está la clave:

Si el camino está completo, los electrones viajan. Si está roto, no hay viaje, y nada funciona.

2.2. Paso a paso: ¿Qué ocurre en un circuito cuando funciona?

Volvamos a nuestra historia.

Los electrones ya están listos en sus coches, esperando en la línea de salida.

El camino está construido, el tráfico está señalizado y la energía está a punto de ponerse en marcha. ¿Qué ocurre exactamente desde que activamos el interruptor?

Vamos a recorrer esta carretera paso a paso para ver cómo se pone en marcha un circuito eléctrico desde dentro.

2.2.1. La fuente empuja a los electrones

Una batería, generador o fuente eléctrica crea una diferencia de potencial.

Esto es como una rampa que hace que los electrones quieran moverse.

2.2.2. Los electrones se ponen en marcha

A través de los cables conductores, los electrones viajan como coches en una carretera.

Su velocidad depende de la resistencia que encuentren.

2.2.3. Se encuentran con una carga

Esa carga puede ser una bombilla, un motor, un ventilador o cualquier aparato que necesite energía.

Aquí, los electrones entregan parte de su energía para que el dispositivo funcione.

2.2.4. Vuelven a la fuente

Después de cumplir su misión, regresan a la batería o fuente.

El circuito se cierra, y el flujo continúa mientras el interruptor esté activado.

2.3. Aplicación en el mundo real: Automatización Industrial

En la industria, este mismo principio alimenta sensores, contactores, motores eléctricos, PLCs y más.

Por ejemplo:

Cuando un sensor detecta una pieza en una línea de producción, envía una señal eléctrica a un PLC.

Este activa un circuito de control que hace girar un motor.

Todo esto sucede gracias a circuitos eléctricos cerrados, perfectamente diseñados para que los electrones cumplan su ruta sin interrupciones.

Y eso, justamente, es cómo funciona un circuito eléctrico: un flujo organizado de energía que cumple una tarea útil y regresa a su origen, siempre dentro de un camino completo.

3. ¿Para qué sirve un circuito eléctrico?

Los circuitos están presentes en todos los aspectos de nuestra vida:

• Iluminación: desde una lámpara hasta la luz de emergencia de una planta.
• Control de procesos: sensores, PLCs y automatismos dependen de circuitos para tomar decisiones.
• Movimientos mecánicos: motores que activan bandas transportadoras o actuadores neumáticos.
• Transmisión de información: señales eléctricas que comunican equipos entre sí.

En resumen: sin circuitos eléctricos no existirían la automatización ni la industria moderna.

4. Elementos y componentes de un circuito eléctrico

Los elementos que componen un circuito eléctrico se pueden clasificar en cinco grandes grupos, según su función principal:

4.1. Elementos de generación o suministro de energía

Son los que alimentan el circuito con corriente eléctrica. Sin ellos, no hay movimiento de electrones.

🔸 Fuente de energía (o alimentación)

• ¿Qué hace? Proporciona voltaje (tensión) y corriente.

• Ejemplos comunes: Baterías, generadores, fuentes de alimentación.

• En la industria: Fuentes reguladas en tableros eléctricos, transformadores de potencia, fuentes conmutadas.

👉 Sin fuente no hay flujo eléctrico, igual que sin una bomba no hay agua en las tuberías.

4.2. Elementos de conducción y conexión

Permiten que la corriente circule entre los distintos componentes.

🔸 Cables conductores

• ¿Qué hacen? Transportan los electrones desde y hacia los distintos elementos del circuito.

• Tipos: Unipolares, multipolares, flexibles, rígidos.

• Material más común: Cobre (por su alta conductividad).

🔸 Tierra (puesta a tierra)

• ¿Qué es? El punto de referencia con tensión cero.

• ¿Para qué sirve? Evita descargas eléctricas, ayuda a estabilizar el circuito.

• Importante en seguridad: Siempre que trabajes con equipos industriales, comprueba la conexión a tierra.

👉 Piensa en los cables como las autopistas por donde viajan los electrones. La tierra sería como una salida de emergencia: siempre disponible para evitar accidentes.

4.3. Elementos de control y protección

Son los que deciden cuándo y cómo fluye la corriente, o bien la detienen para evitar daños.

🔸 Interruptor

• ¿Qué hace? Abre o cierra el circuito manual o automáticamente.

• ¿Dónde lo ves? En un pulsador, un botón de encendido, o en relés automáticos.

🔸 Diodo

• ¿Qué hace? Deja pasar la corriente en una sola dirección.

• ¿Para qué se usa? Proteger componentes sensibles o rectificar corriente alterna a continua.

🔸 Transistor

• ¿Qué es? Un conmutador electrónico muy rápido.

• ¿Qué hace? Amplifica señales o actúa como interruptor digital.

• ¿Dónde se usa? En automatismos, PLCs, circuitos lógicos, control de motores.

🔸 Fusibles, disyuntores y protecciones

• ¿Qué hacen? Interrumpen el circuito si la corriente supera un valor seguro.

👉 Estos componentes son como los semáforos, peajes o barreras de seguridad en una carretera. Controlan el tráfico de electrones o lo detienen cuando hay peligro.

4.4. Elementos de transformación, almacenamiento y ajuste de energía

Modifican el flujo de energía o la almacenan temporalmente para otros usos.

🔸 Resistencia (o resistor)

• ¿Qué hace? Oponerse al paso de la corriente y transformar energía en calor.

• ¿Dónde la ves? En calefactores, controles de velocidad, protección de LEDs.

🔸 Condensador (capacitor)

• ¿Qué hace? Almacena energía eléctrica y la libera cuando se necesita.

• ¿Para qué sirve? Suavizar tensiones, filtrar señales, mantener energía temporal.

🔸 Inductor (bobina)

• ¿Qué hace? Almacena energía en forma de campo magnético.

• ¿Para qué sirve? Filtrar ruido eléctrico, estabilizar corriente, en motores y transformadores.

👉 Son como amortiguadores o tanques de reserva. No generan energía, pero ayudan a que el sistema funcione de forma más estable.

4.5. Elementos de medición y monitoreo

Nos permiten ver y entender lo que está pasando en el circuito en tiempo real.

🔸 Voltímetro

• ¿Qué mide? La diferencia de tensión entre dos puntos.

• ¿Dónde se conecta? En paralelo al componente que quieres medir.

🔸 Amperímetro

• ¿Qué mide? La intensidad de corriente que pasa por un punto del circuito.

• ¿Dónde se conecta? En serie dentro del circuito.

👉 Imagina que estás en un taller mecánico. Estas herramientas son como los relojes del tablero: sin ellos, no sabes si todo va bien o si algo está fallando.

En definitiva, un circuito eléctrico es como un ecosistema: cada componente cumple un papel único.

No necesitas memorizar todo, pero sí entender qué hace cada uno, por qué está ahí y cómo interactúa con los demás.

Y recuerda:

No se trata solo de mover electrones. Se trata de controlar, aprovechar y proteger la energía que mueve el mundo.

5. Símbolos eléctricos básicos: Qué son y cómo funcionan

Imagina que estás leyendo un plano eléctrico sin conocer los símbolos… sería como intentar entender un mapa sin saber qué significa cada señal.

Por eso, los símbolos eléctricos son el lenguaje universal de los circuitos.

5.1 ¿Qué son los símbolos eléctricos?

Son representaciones gráficas normalizadas que se usan en los esquemas eléctricos para identificar fácilmente los componentes de un circuito: interruptores, resistencias, fuentes de energía, motores, relés, lámparas, entre otros.

Estos símbolos no solo simplifican el diseño de los diagramas, sino que permiten que cualquier técnico, en cualquier país, pueda entender cómo funciona un circuito sin necesidad de texto adicional.

En otras palabras, son dibujos estandarizados que representan cada componente dentro de un circuito eléctrico, permitiendo interpretarlo correctamente.

5.2. ¿Por qué son importantes?

1. Ahorran espacio y tiempo en los planos eléctricos.
2. Facilitan la lectura y el análisis de instalaciones complejas.
3. Permiten el diseño y documentación técnica profesional.
4. Están regulados por normas internacionales (como IEC, ANSI o DIN), lo que asegura uniformidad y comprensión global.

Aquí tienes una tabla con los símbolos básicos que todo técnico o estudiante debe conocer:

6. Tipos de circuitos eléctricos

En el mundo de la electricidad, no todos los circuitos funcionan igual.

La forma en que se conectan los componentes eléctricos determina el tipo de circuito y afecta directamente cómo fluye la corriente, cómo se distribuye la tensión y cómo responde el sistema ante una falla.

Vamos a conocer los tipos más importantes de circuitos eléctricos, explicados con ejemplos sencillos y analogías visuales.

6.1. Circuito cerrado

Es un circuito completo, sin interrupciones.

La corriente eléctrica puede circular sin obstáculos desde la fuente, pasar por todos los componentes, y regresar a la fuente.

Ejemplo real: Cuando enciendes una bombilla al accionar un interruptor: el interruptor se cierra, el camino se completa, y la luz se enciende.

👉 Es como un circuito de agua con todas las válvulas abiertas: el agua fluye sin problemas.

6. 2. Circuito abierto

Es un circuito interrumpido, ya sea por un interruptor abierto, un cable suelto o un componente dañado.

En este caso, la corriente no puede circular.

Ejemplo real: Un interruptor de luz apagado. Aunque todos los cables estén bien, si el interruptor está abierto, no hay paso de corriente.

👉 Imagina una tubería cortada en el medio: el agua no puede seguir su camino.

6.3. Cortocircuito

Ocurre cuando dos puntos del circuito con diferente potencial eléctrico se conectan directamente, sin resistencia que limite el flujo de corriente.

Esto provoca que la corriente aumente de forma peligrosa.

Consecuencias:

• Calentamiento excesivo.

• Riesgo de incendio o daño a los equipos.

• Actuación de protecciones (fusibles, disyuntores).

Ejemplo real: Cuando los cables positivo y negativo de una batería tocan directamente entre sí.

👉 Es como conectar una manguera a presión directamente sin boquilla: el agua sale disparada y sin control.

6.4. Circuito en serie

Es un tipo de conexión donde todos los componentes están conectados uno tras otro, como si fueran eslabones de una cadena. La corriente es la misma en todo el circuito, pero el voltaje se reparte entre los elementos.

Características clave:

• Si un componente falla o se desconecta, todo el circuito deja de funcionar.

• Fácil de montar, pero poco confiable en sistemas críticos.

Ejemplo real: Luces navideñas antiguas: si se funde una bombilla, se apagan todas.

👉 Piensa en una fila de personas pasándose una pelota. Si uno se retira, se rompe el flujo.

6.5. Circuito en paralelo

Los componentes están conectados en ramas independientes, todas conectadas a la misma fuente.

En este tipo de circuito, el voltaje es el mismo en todas las ramas, pero la corriente se divide según la carga de cada una.

Ventajas:

• Si una carga falla, las demás siguen funcionando.

• Muy usado en instalaciones reales, tanto residenciales como industriales.

Ejemplo real: Los enchufes de una casa: puedes desenchufar el microondas y el refrigerador sigue funcionando.

👉 Es como tener varias mangueras conectadas a la misma toma de agua: todas reciben la misma presión, pero el caudal varía según el uso.

6.6. 📊 Comparativa rápida: Serie vs Paralelo

Un buen técnico no solo conecta cables. Sabe por qué y cómo lo hace.

Comprender los tipos de circuitos eléctricos no es solo teoría.

Es clave para saber cómo se comporta una instalación eléctrica ante distintas condiciones, cómo se deben diseñar tableros de control y cómo diagnosticar fallos correctamente.

Ahora que comprendemos a fondo qué es un circuito eléctrico, cómo funciona y sus elementos clave, es momento de dar un paso más y ver el panorama completo: hablemos de los sistemas eléctricos.

7. ¿Cuál es la función de un sistema eléctrico?

Entender cómo funciona un circuito eléctrico es solo el primer paso.

Pero en el mundo real, especialmente en la industria, los circuitos no trabajan solos.

Se agrupan, se organizan y se combinan para cumplir funciones más complejas. Ahí es donde entra en juego el sistema eléctrico.

7.1. ¿Qué es un sistema eléctrico?

Un sistema eléctrico es un conjunto de varios circuitos eléctricos interconectados, diseñados para generar, distribuir, controlar y proteger la energía eléctrica dentro de una instalación.

En otras palabras, es como pasar de conocer cada engranaje, a entender cómo funciona toda la máquina.

Si un circuito eléctrico es una calle, el sistema eléctrico sería toda una ciudad, con rutas principales, secundarias, reglas de tráfico, estaciones de control y patrullas de seguridad.

7.2. ¿Para qué sirve un sistema eléctrico? Funciones clave explicadas

Veamos en detalle las cuatro funciones fundamentales de un sistema eléctrico, con ejemplos claros de su aplicación en entornos industriales:

🔋 7.2.1. Distribución: llevar la energía donde se necesita

Función: Transportar la energía desde el punto de generación (como una subestación o transformador) hasta cada una de las cargas eléctricas.

¿Cómo lo hace?

A través de redes de cables, canalizaciones, barras de distribución, transformadores y tableros.

Cada zona o equipo recibe exactamente la tensión y corriente que necesita.

Ejemplo práctico:

En una planta de producción, la energía llega desde un centro de carga general y se distribuye a motores, robots, luminarias, climatización y oficinas, todo desde un solo sistema eléctrico bien estructurado.

🛡️ 7.2.2. Protección: evitar fallos y accidentes

Función: Detectar anomalías (como cortocircuitos o sobrecargas) y actuar de inmediato para proteger personas y equipos.

¿Cómo lo hace?

Mediante dispositivos como:

• Fusibles: Se funden cuando la corriente es demasiado alta.
• Disyuntores: Cortan automáticamente el circuito si hay peligro.
• Relés de protección: Detectan condiciones anormales y ordenan una desconexión.

Ejemplo práctico:

Si un motor sufre una sobrecarga por atasco mecánico, el sistema eléctrico detecta el exceso de corriente y desconecta automáticamente el circuito antes de que el motor se queme.

🎛️ 7.2.3. Control: hacer que la energía actúe de forma inteligente

Función: Automatizar y gestionar el comportamiento de los circuitos según una lógica definida.

¿Cómo lo hace?

Con sistemas de control como:

• PLCs (Controladores Lógicos Programables)
• Sensores de proximidad, temperatura, presión
• Botoneras, relés, temporizadores

Ejemplo práctico:

En una línea de envasado, un sensor detecta la posición de una botella, el PLC ordena el llenado, y luego activa una cinta transportadora.

Todo esto ocurre automáticamente gracias al sistema eléctrico de control.

📊 7.2.4. Medición: conocer y optimizar el uso de la energía

Función: Medir parámetros eléctricos clave para diagnosticar, controlar consumo y mejorar la eficiencia.

¿Cómo lo hace?

A través de instrumentos como:

• Voltímetros: Miden la tensión en distintos puntos.
• Amperímetros: Miden la intensidad de corriente.
• Analizadores de redes: Detectan armónicos, factor de potencia y calidad del suministro.

Ejemplo práctico:

En un sistema de climatización industrial, los analizadores permiten saber si los motores están funcionando con buen rendimiento o si hay pérdidas energéticas.

En resumen, el sistema eléctrico es el cerebro y los nervios de toda instalación industrial.

Agrupa y coordina todos los circuitos eléctricos, asegurando que la energía llegue bien, se use con inteligencia, se controle automáticamente y se mantenga segura.

Si los circuitos son los ladrillos, el sistema eléctrico es la casa.

Saber cómo funciona es clave para diseñar, instalar, mantener y mejorar cualquier sistema eléctrico industrial moderno.

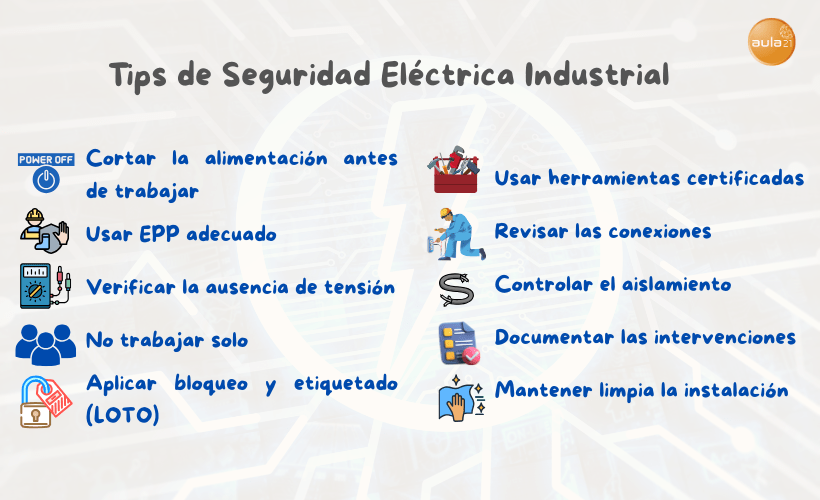

8. Buenas prácticas y seguridad en circuitos eléctricos

Trabajar con electricidad no es un juego. Ya sea que estés montando un tablero, reparando un motor o revisando una instalación, la seguridad y las buenas prácticas deben ser tu prioridad.

Un solo error puede dañar equipos, provocar accidentes graves o incluso poner vidas en riesgo.

Aquí te dejamos un conjunto de recomendaciones esenciales, divididas en tres áreas clave: seguridad personal, buenas prácticas de trabajo, y mantenimiento eléctrico industrial.

8.1. Seguridad personal: protégete siempre

La primera regla es sencilla: cuida tu vida antes que todo. Para eso, sigue estas pautas:

• Desconecta la alimentación antes de intervenir. Usa un comprobador para asegurarte de que no haya tensión.

• Utiliza siempre Equipos de Protección Personal (EPP): guantes aislantes, gafas de seguridad, calzado dieléctrico y casco si estás en planta.

• No trabajes solo en maniobras de alto riesgo. Asegúrate de tener un compañero o supervisor cerca.

• Respeta el LOTO (Lockout-Tagout): bloquea y señaliza los equipos para que nadie los reactive mientras trabajas.

• Nunca improvises herramientas. Usa destornilladores, pinzas y equipos certificados para trabajos eléctricos.

8.2. Buenas prácticas de instalación y diagnóstico

Trabajar correctamente desde el principio previene fallos futuros. Aquí algunos hábitos que marcan la diferencia:

• Verifica la sección de los cables antes de conectar. Asegúrate de que soporten la corriente prevista.

• Aprieta correctamente las conexiones. Los bornes flojos son causa frecuente de sobrecalentamientos y fallos.

• Identifica todos los conductores con etiquetas claras y duraderas. Facilita el mantenimiento y evita errores.

• Respeta los colores de norma (IEC): fase, neutro, tierra, retorno, etc.

• Instala protecciones adecuadas: disyuntores, térmicas, diferenciales, según el tipo de carga.

• Evita sobrecargar los circuitos. Calcula el consumo real y deja un margen de seguridad.

8.3. Mantenimiento eléctrico industrial: claves para la fiabilidad

En entornos industriales, el mantenimiento eléctrico preventivo es fundamental para garantizar la continuidad de producción y evitar paradas costosas.

✅ Tips esenciales:

• Programa inspecciones periódicas: revisa conexiones, apriete de bornes, estado de cables, protecciones y ventilación de tableros.

• Mide temperatura con cámara termográfica: detecta puntos calientes antes de que generen una falla.

• Controla el aislamiento: usa un megóhmetro para verificar el estado de cables y motores.

• Limpia los tableros regularmente: el polvo y la humedad reducen la vida útil de los componentes.

• Verifica la calidad de energía: analiza si hay armónicos, sobretensiones o caídas de tensión que afecten a los equipos.

• Lleva un historial técnico de cada instalación o equipo. Anotar fallas, mantenimientos y mediciones permite tomar decisiones informadas.

8.4. Recuerda: la seguridad no es negociable

Un técnico eléctrico profesional no solo sabe conectar cables.

También conoce los riesgos, se anticipa a los errores y sigue protocolos rigurosos.

“Más vale perder un minuto verificando, que una vida por no hacerlo.”

8.5. Extra: checklist rápida de seguridad eléctrica

• ¿La alimentación está cortada y verificada?

• ¿Estás usando EPP adecuados?

• ¿Los equipos están bloqueados y etiquetados?

• ¿Tienes herramientas aisladas y en buen estado?

• ¿Revisaste que no haya cables sueltos o quemados?

• ¿Verificaste continuidad, aislamiento y sobrecalentamientos?

• ¿Todo quedó documentado y limpio?

9. Que hemos aprendido sobre circuitos y sistemas eléctricos

A lo largo de este artículo, hemos aprendido qué es un circuito eléctrico, cómo funciona y cuáles son sus tipos, componentes y leyes fundamentales.

Entendimos que los circuitos son la base de cualquier sistema eléctrico y que su correcto diseño y mantenimiento es clave para garantizar seguridad y eficiencia.

También vimos cómo estos circuitos se agrupan en sistemas eléctricos más complejos, que permiten distribuir, controlar, proteger y medir la energía en entornos reales, especialmente en la industria.

Además, repasamos buenas prácticas de seguridad y mantenimiento, fundamentales para prevenir fallos y accidentes.

Con esta base, estás mejor preparado para interpretar planos, diagnosticar fallos, diseñar instalaciones y trabajar de forma profesional en el mundo de la electricidad y la automatización industrial.

💡 Recuerda: en electricidad, saber por qué algo funciona es tan importante como saber cómo hacerlo funcionar.
