Variadores de Frecuencia: Funcionamiento y aplicaciones reales

Los variadores de frecuencia (VFD, por sus siglas en inglés) son dispositivos fundamentales en la automatización industrial moderna.

Su función principal es regular la velocidad de los motores eléctricos, lo que permite controlar de forma precisa procesos y maquinaria.

Gracias a esta capacidad, los variadores no solo ayudan a ahorrar energía eléctrica, sino que también alargan la vida útil de los motores, reducen el desgaste de los equipos y mejoran la seguridad tanto del sistema como de los técnicos que lo operan.

En este artículo aprenderás, de forma sencilla y desde cero, qué es un variador de frecuencia, cómo funciona y por qué es una herramienta imprescindible en la mayoría de los entornos industriales actuales.

Si trabajas en mantenimiento, automatización o estás formándote para ello, este contenido es para ti.

1. ¿Qué es un Variador de Frecuencia?

Un variador de frecuencia es un dispositivo electrónico que se utiliza para modificar la frecuencia de la corriente eléctrica que alimenta un motor de corriente alterna (CA).

Al cambiar esa frecuencia, el variador permite controlar la velocidad a la que gira el motor.

Desde un punto de vista técnico, el variador convierte la corriente alterna de la red eléctrica en corriente continua, y luego la vuelve a transformar en corriente alterna con la frecuencia y voltaje deseados.

Este proceso se realiza de forma automática dentro del equipo, mediante un conjunto de componentes electrónicos como rectificadores, filtros, inversores y microcontroladores.

Aunque se usa principalmente con motores de inducción trifásicos, también existen modelos para motores monofásicos.

Su diseño compacto incluye una interfaz de control que permite al operador ajustar fácilmente parámetros como la velocidad, el arranque o la parada del motor.

En el sector industrial, estos dispositivos también son conocidos como:

variadores de velocidad, VFD (Variable Frequency Drive), inversores de frecuencia o variadores de CA.

En resumen, el variador de frecuencia es la “puerta de entrada” al control eficiente de los motores eléctricos.

Un componente clave en la automatización industrial moderna.

2. ¿Cómo funciona un Variador de Frecuencia?

El funcionamiento interno de un variador de frecuencia se basa en un circuito electrónico dividido en tres etapas principales:

• un convertidor de entrada, también conocido como etapa rectificadora,

• un bus de corriente continua (CC) que actúa como filtro,

• y un inversor de salida, compuesto por microcontroladores y transistores IGBT (transistores bipolares de puerta aislada).

Estas tres fases trabajan en conjunto para transformar la energía eléctrica y permitir un control preciso sobre la velocidad del motor.



2.1. Cómo funciona cada etapa del Variador de Frecuencia

Para entender cómo trabaja un variador de frecuencia, es importante conocer las cuatro fases principales que componen su circuito interno.

Cada una de ellas cumple un papel clave en el proceso de transformar y controlar la energía eléctrica que llega al motor.

2.1.1. Convertidor de entrada: de corriente alterna a continua

El primer paso ocurre en la etapa rectificadora, también llamada convertidor de entrada.

Aquí, la corriente alterna (CA) que proviene de la red eléctrica pasa por un conjunto de diodos de potencia dispuestos en forma de puente.

Su función es convertir la CA en corriente continua (CC).

Sin embargo, esta conversión no es perfecta: la corriente continua que se obtiene todavía contiene pequeñas ondulaciones y armónicos eléctricos no deseados que deben eliminarse.

2.1.2. Bus de corriente continua: filtrado y estabilización

En el segundo paso, conocido como bus de CC, la corriente continua se filtra y estabiliza mediante condensadores e inductores.

Este filtro elimina los residuos de corriente alterna y suaviza la señal, preparando la energía para que sea utilizada de forma eficiente en el siguiente paso.

Gracias a esta etapa, el variador asegura una energía más limpia y estable para el motor, lo que mejora su rendimiento y reduce el desgaste.

2.1.3. Inversor: el “cerebro” del variador

La tercera fase es el inversor, el corazón tecnológico del variador de frecuencia. Aquí es donde la corriente continua filtrada se transforma de nuevo en corriente alterna, pero con una frecuencia y voltaje ajustables.

Este proceso se realiza mediante microcontroladores programados que controlan la salida de IGBTs (transistores bipolares de puerta aislada).

El inversor puede incluso crear una salida trifásica a partir de una entrada monofásica, lo que convierte al variador en una solución muy versátil para distintos tipos de motores.

2.1.4. Salida controlada: potencia personalizada para el motor

Por último, los IGBTs generan una señal de salida utilizando una técnica llamada PWM (modulación por ancho de pulso).

Esto permite que la energía se entregue al motor en forma de ondas simuladas, similares a una onda senoidal.

Ajustando la frecuencia y el tiempo de conmutación de estas ondas, el variador puede aumentar o reducir la velocidad del motor sin pérdida significativa de energía.

Además, mantiene constante el par motor y el flujo magnético, lo que asegura un funcionamiento eficiente y suave.

3. Características clave de un Variador de Frecuencia

Entre sus funciones más destacadas, un variador de frecuencia ofrece varias características técnicas que lo convierten en una herramienta esencial en el control de motores eléctricos:

• Protección contra sobreintensidades: Muy útil al trabajar con motores de alta inercia, ya que evita daños por picos de corriente durante el arranque o paradas bruscas.

• Par motor constante: Permite mantener una velocidad de operación estable en distintos niveles de carga, asegurando un control preciso y eficiente del consumo energético.

• Filtro de perturbaciones eléctricas: Actúa como una barrera protectora frente a armónicos, caídas de tensión, sobretensiones y otras irregularidades de la red eléctrica, evitando que afecten directamente al motor.

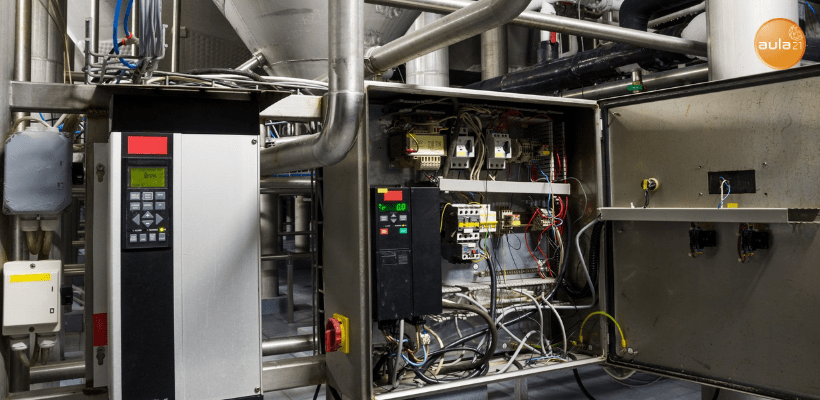

4. ¿Para qué sirve un Variador de Frecuencia?

El uso de variadores de frecuencia se ha vuelto cada vez más común en la industria moderna por una razón simple: permiten ahorrar energía, proteger los equipos y mejorar la eficiencia de los procesos productivos.

Los variadores se utilizan principalmente en el control de ventiladores, bombas y compresores, representando alrededor del 75 % de todas las aplicaciones industriales de estos dispositivos a nivel mundial.

Sin embargo, sus beneficios se extienden a prácticamente cualquier sistema que funcione con motores eléctricos de corriente alterna (CA).

4.1. Reducción del consumo energético y los costes eléctricos

Uno de los principales beneficios de un variador de frecuencia es que reduce significativamente el consumo de energía, especialmente en aplicaciones donde el motor no necesita funcionar siempre a máxima velocidad.

Al ajustar la velocidad del motor a la carga real del proceso, se evitan desperdicios de energía.

Esta optimización no solo reduce la factura eléctrica, sino que también minimiza el impacto ambiental.

📊 Dato clave: Más del 65 % del consumo energético industrial proviene de sistemas de motores eléctricos. Instalar o modernizar estos sistemas con variadores puede suponer ahorros de energía de hasta el 70 %.

Además, su uso contribuye a mejorar la calidad del producto, reducir los costes de operación y aumentar la eficiencia general del sistema.

Con los incentivos fiscales y las ayudas a la eficiencia energética disponibles en muchas regiones, el retorno de inversión (ROI) de un variador puede lograrse en tan solo 6 meses.

4.2. Mayor control del proceso y aumento de la productividad

Controlar con precisión la velocidad del motor significa tener mayor dominio sobre el proceso industrial.

Esto se traduce en menos errores, menos desperdicio y más producción.

En sistemas de transporte, por ejemplo, los variadores permiten arranques suaves, sin tirones ni vibraciones, lo que reduce el riesgo de roturas o fallos y mejora la sincronización de todo el sistema.

4.3. Prolongación de la vida útil de los equipos

Al controlar de forma gradual el arranque y la parada del motor, el variador de frecuencia evita el clásico “golpe” del arranque directo.

Esto reduce el desgaste en componentes mecánicos como correas, engranajes, cojinetes o rodamientos.

También protege el motor frente a fallos eléctricos comunes, como sobrecargas, bajas de tensión, fallos de fase o picos de corriente.

Este tipo de protección prolonga la vida útil del motor y reduce los costes de mantenimiento.

4.4. Arranques suaves y eliminación del golpe de ariete

Un beneficio poco mencionado, pero muy importante, es la capacidad de los variadores para eliminar el golpe de ariete en sistemas hidráulicos.

Este fenómeno, causado por cambios bruscos de presión, puede provocar roturas en tuberías, válvulas y bombas.

Con un variador, se puede controlar la aceleración y desaceleración del motor, generando transiciones suaves que protegen todo el sistema hidráulico y evitan paradas inesperadas.

En resumen, un variador de frecuencia no solo mejora la eficiencia energética, sino que también aumenta la productividad, protege la maquinaria y reduce los costes de operación.

Es una inversión inteligente para cualquier instalación industrial que busque rendimiento, ahorro y sostenibilidad.

5. Beneficios de utilizar un Variador de Frecuencia

Los variadores de frecuencia se han convertido en un elemento imprescindible en los sistemas de automatización industrial gracias a la amplia variedad de ventajas que ofrecen.

Su capacidad para controlar la velocidad y el par del motor no solo mejora el rendimiento de los equipos, sino que también reduce costes y alarga la vida útil de la maquinaria.

A continuación, te resumimos los principales beneficios que aporta un variador de frecuencia en la industria:

• ✅ Ahorro de energía y mayor eficiencia en los sistemas eléctricos.

• ⚡ Conversión y gestión inteligente de la potencia, útil en aplicaciones con sistemas híbridos.

• ⚙️ Ajuste preciso de la velocidad del motor según las necesidades del proceso.

• 🌀 Adaptación del par o la potencia para optimizar el funcionamiento del accionamiento.

• 🌿 Mejora del ambiente de trabajo, al reducir vibraciones y funcionamiento irregular.

• 🔇 Reducción de ruido, especialmente en ventiladores, bombas y compresores.

• 🛠️ Menor esfuerzo mecánico, lo que se traduce en menos averías y mayor durabilidad de los equipos.

• 📉 Disminución de picos de consumo, lo que ayuda a evitar penalizaciones por demanda máxima en la factura eléctrica.

• 🔩 Posibilidad de usar motores más pequeños, gracias a la eficiencia del control.

• 📊 Funciones de diagnóstico y conectividad, ideales para monitorizar el rendimiento y anticipar fallos.

En definitiva, un variador de frecuencia no solo te permite ahorrar energía, sino también optimizar el proceso productivo, proteger los equipos y mejorar la eficiencia global de la planta.

Su implementación es una decisión estratégica para cualquier instalación que trabaje con motores eléctricos.

6. Tipos de Variadores de Frecuencia y cómo elegir el adecuado

A la hora de instalar o trabajar con un variador de frecuencia, no basta con saber qué es y cómo funciona.

Es fundamental elegir el tipo adecuado según el motor, la carga y la aplicación.

Una mala elección puede provocar un bajo rendimiento, averías o incluso la pérdida del equipo.

En este apartado te explicamos los tipos más comunes de variadores y qué criterios debes tener en cuenta para seleccionar el modelo correcto.

6.1. Tipos de Variadores de Frecuencia más comunes

Dependiendo del tipo de motor y la aplicación, podemos encontrar diferentes variadores de frecuencia (VFD):

🔌 Según el tipo de alimentación:

• Variador monofásico: diseñado para funcionar con redes eléctricas de 220 V monofásicas. Se usa generalmente en aplicaciones de baja potencia y cargas ligeras.

• Variador trifásico: se conecta a redes de 380/400 V trifásicas y es ideal para motores industriales de mayor potencia y exigencia.

⚙️ Según la carga del motor:

• Variadores de par constante: pensados para cargas que requieren un esfuerzo mecánico continuo (por ejemplo, cintas transportadoras o compresores).

• Variadores de par variable: se usan en sistemas donde la carga cambia constantemente, como ventiladores, bombas centrífugas o extractores. Aquí, la eficiencia energética es mayor.

🔍 Según su diseño:

• Microdrives: compactos, económicos y fáciles de instalar. Ideales para aplicaciones pequeñas.

• Variadores industriales: más robustos, programables y con mayor capacidad de control. Pensados para entornos exigentes y procesos complejos.

6.2. Cómo elegir un variador de frecuencia correctamente

Para seleccionar el variador de frecuencia adecuado es importante analizar tanto las características del motor como las condiciones de la instalación.

Aquí tienes los factores clave:

6.2.1. Potencia del motor

Verifica los kW o HP del motor y selecciona un variador con una capacidad igual o ligeramente superior.

Siempre respeta las recomendaciones del fabricante.

6.2.2. Tensión de alimentación

Comprueba si la red eléctrica es monofásica o trifásica y asegúrate de que el variador sea compatible.

También revisa la tensión nominal (230 V, 400 V, etc.).

6.2.3. Corriente nominal

Asegúrate de que el variador soporte la corriente de operación del motor.

Es un dato esencial para evitar sobrecargas.

6.2.4. Tipo de carga

Determina si la carga es de par constante o variable.

Esto afecta directamente a la configuración del variador y su eficiencia.

6.2.5. Condiciones del entorno

Si el variador va a instalarse en ambientes con polvo, humedad o altas temperaturas, elige modelos con grado de protección IP adecuado.

6.2.6. Funcionalidades necesarias

Considera si necesitas funciones avanzadas como:

• Comunicación por red (Modbus, Profibus, etc.)

• Control PID

• Frenado regenerativo

• Arranques y paradas suaves

• Diagnóstico de fallos

6.3. Recomendación final

Elegir el variador de frecuencia correcto no solo mejora el rendimiento del motor, sino que también protege tu inversión, reduce averías y garantiza una operación más eficiente y segura.

Si tienes dudas, consulta siempre la placa del motor y el manual técnico del variador, o pide ayuda a un especialista en automatización.

Invertir en el modelo adecuado desde el principio puede ahorrarte muchos problemas a largo plazo.

7. Cómo instalar un Variador de Frecuencia: pasos básicos y recomendaciones

La instalación de un variador de frecuencia debe realizarse con precisión para garantizar un funcionamiento seguro y eficiente.

Aunque muchos modelos modernos son fáciles de montar, existen ciertas precauciones técnicas que todo profesional debe tener en cuenta.

7.1.  Pasos básicos para una instalación correcta:

1. Leer el manual del fabricante
   Antes de conectar cualquier cable, es fundamental revisar la documentación técnica del variador. Cada marca puede tener configuraciones distintas.

2. Verificar la compatibilidad eléctrica
   Asegúrate de que el voltaje y la frecuencia del variador coincidan con los de la red eléctrica y del motor. También confirma si la conexión es monofásica o trifásica.

3. Conexión adecuada del cableado

   • Entrada: conecta los cables de alimentación desde la red eléctrica a los terminales de entrada del variador.

   • Salida: conecta los cables que van desde el variador al motor.

   • Tierra: conecta el sistema de puesta a tierra para proteger el equipo ante posibles descargas.

4. Control y señal
   Configura correctamente los terminales de entrada/salida para señales de control, sensores, pulsadores o potenciómetros si el sistema lo requiere.

5. Ventilación y ubicación
   Instala el variador en un lugar seco, ventilado y protegido del polvo. Respeta los espacios mínimos alrededor del equipo para permitir la disipación de calor.

7.2. ⚠️ Errores comunes que debes evitar:

• Conectar la salida del variador a la red eléctrica (esto lo puede dañar gravemente).

• No usar protección contra sobretensiones o variaciones de línea.

• Instalarlo cerca de fuentes de calor o en zonas sin ventilación.

• Saltarse el filtrado de armónicos en instalaciones sensibles.



8. Mantenimiento de Variadores de Frecuencia: alarga la vida útil del equipo

El mantenimiento preventivo de un variador de frecuencia es clave para garantizar su funcionamiento a largo plazo y evitar fallos inesperados en plena producción.

8.1. Consejos de mantenimiento para técnicos:

1. Limpieza periódica
   Retira el polvo del interior y del sistema de ventilación con aire comprimido seco. La acumulación de suciedad reduce la eficiencia de refrigeración y puede provocar sobrecalentamiento.

2. Revisión visual de componentes
   Inspecciona los conectores, terminales y placas para detectar posibles signos de deterioro, corrosión o quemaduras.

3. Chequeo de ventiladores
   Verifica que los ventiladores internos funcionen correctamente. Si hacen ruidos inusuales o dejan de girar, deben ser reemplazados.

4. Actualización del firmware
   Algunos variadores permiten actualizaciones de software para mejorar el rendimiento o corregir errores. Revisa si el fabricante ofrece nuevas versiones.

5. Registro de eventos y alarmas
   Revisa los mensajes de fallo que haya registrado el variador. Estos datos pueden anticipar problemas y evitar paradas costosas.

6. Pruebas periódicas del sistema
   Realiza pruebas de arranque, parada, velocidad mínima y máxima, para comprobar que el control se mantiene estable en todas las condiciones.

9. Conclusiones: ¿Por qué es tan importante el uso del variador de frecuencia en la industria?

El variador de frecuencia no es solo un complemento en los sistemas de automatización industrial: es un componente estratégico que mejora la eficiencia energética, reduce el desgaste de la maquinaria y permite un control total del proceso productivo.

A lo largo de este artículo hemos aprendido que:

• Un variador de frecuencia regula la velocidad de los motores eléctricos mediante el control del voltaje y la frecuencia.

• Es ideal para aplicaciones como bombas, ventiladores, compresores, transportadores y más.

• Su uso puede reducir el consumo energético hasta un 70 %, mejorar la calidad del producto y disminuir los costes de mantenimiento.

• Existen distintos tipos de VFD según la carga, el tipo de motor y las condiciones del entorno.

• Una instalación adecuada y un mantenimiento regular son esenciales para garantizar su rendimiento y durabilidad.

👉 Si eres técnico en mantenimiento, estudiante de automatización o simplemente buscas mejorar la eficiencia de tu sistema eléctrico, aprender a seleccionar e instalar un variador de frecuencia es una habilidad clave para el presente y el futuro de la industria.
