Electroneumática Industrial: la clave para automatizar con aire y electricidad
La electroneumática es la tecnología que combina aire comprimido y control eléctrico para automatizar movimientos en maquinaria industrial con precisión, rapidez y seguridad.
Está presente en una gran cantidad de procesos de automatización moderna.

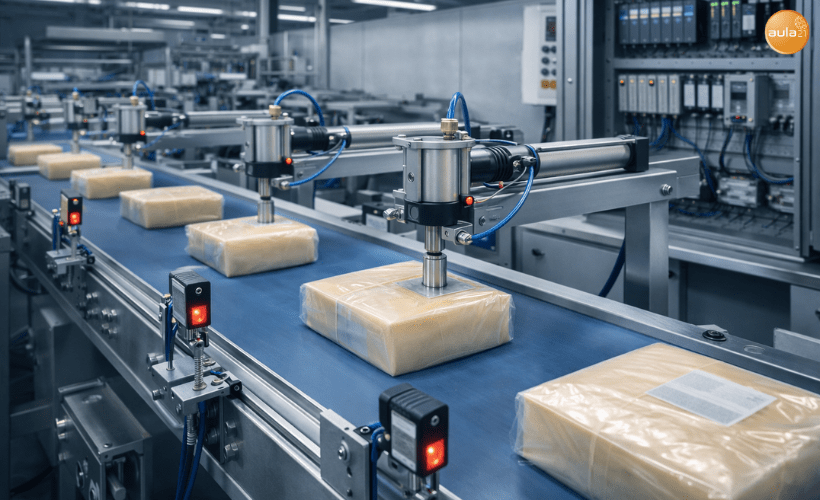

La encontramos en líneas de producción, sistemas de ensamblaje, plantas farmacéuticas, industrias químicas y procesos de envasado, entre muchos otros sectores.
Hoy en día, los sistemas de automatización industrial exigen movimientos exactos y sincronizados en fracciones de segundo.
No basta con que un cilindro avance o retroceda; debe hacerlo en el momento justo, en la posición exacta y coordinado con otros equipos.
Por eso, los ingenieros buscan constantemente soluciones que mejoren:
- La precisión del posicionamiento.
- La velocidad de respuesta.
- La eficiencia del proceso.
- El costo de implementación y mantenimiento.
Aquí es donde la electroneumática industrial cobra un papel clave.
Permite controlar actuadores neumáticos mediante señales eléctricas, logrando movimientos más fiables y repetitivos.
En el pasado, muchos sistemas utilizaban relés electroneumáticos tradicionales para controlar las secuencias de funcionamiento.
Sin embargo, con el avance tecnológico, estos dispositivos están siendo reemplazados por controladores lógicos programables (PLC).
Los PLC ofrecen mayor flexibilidad, ya que permiten modificar programas sin cambiar el cableado físico del sistema.
Esto facilita adaptar la maquinaria a nuevos procesos o productos sin realizar grandes modificaciones mecánicas.
En términos prácticos, un sistema de electroneumática industrial funciona gracias a válvulas de alta precisión.
Estas válvulas regulan el paso del aire comprimido, controlando el flujo o la presión.
Como resultado, se puede mover un actuador (por ejemplo, un cilindro neumático) hasta una posición determinada con gran exactitud.
En otras palabras, la electroneumática no solo mueve componentes mecánicos: los coordina, los sincroniza y los optimiza dentro de un sistema automatizado.
A continuación, profundizaremos en las características principales de la electroneumática en la industria y entenderemos mejor cómo se aplica en entornos reales de producción.
1. ¿Qué es la electroneumática industrial?
La electroneumática industrial nace de unir dos ideas muy simples: “electro” (electricidad) y “neumática” (aire comprimido a presión).
Dicho de forma clara, un sistema electroneumático es aquel que usa aire comprimido para mover actuadores (como cilindros neumáticos), pero utiliza señales eléctricas para mandar y controlar esos movimientos.
En pocas palabras: cuando controlas elementos neumáticos mediante impulsos eléctricos, estás trabajando con electroneumática industrial.
Esto permite automatizar tareas con más orden, repetición y seguridad que si todo se hiciera solo con mando manual.
Para entenderlo mejor, piensa en un cilindro neumático: para que avance o retroceda, hay que meter o sacar aire en su interior.
Ese “paso de aire” no puede quedar al azar; tiene que estar controlado.
Y ese control puede hacerse de varias formas:
- Manual: abres una válvula con la mano y el aire pasa.
- Automático por detección: un sensor mide una condición (por ejemplo, presión o posición) y actúa en consecuencia.
- Por señal eléctrica: un botón, un sensor o un PLC envía una orden y el sistema responde.
Tanto los sistemas neumáticos “puros” como los de electroneumática industrial comparten algo importante: la parte de potencia, que es la neumática (aire, válvulas, actuadores).
La gran diferencia está en la parte de control.
En un sistema electroneumático, el control se realiza con componentes eléctricos, como:
- Pulsadores y selectores (mandos de entrada).
- Finales de carrera e interruptores de proximidad (sensores de posición).
- Relés (para maniobras eléctricas simples).
- PLC (cuando se necesita lógica, secuencias y flexibilidad).
Así, la electroneumática industrial permite que una máquina “piense” en términos de señales: si se detecta una pieza, entonces el cilindro avanza; si llega al final, entonces vuelve, y todo con una coordinación mucho más precisa.
2. Cómo funciona la electroneumática industrial
Para que un sistema neumático haga una tarea real en una máquina no basta con “tener aire”.
Necesitas una forma de arrancar el movimiento, controlarlo y pararlo en el momento correcto.
Justo ahí es donde un circuito neumático sencillo da el salto y se convierte en electroneumática industrial: cuando el control pasa a depender de señales eléctricas.
En un sistema electroneumático, el reparto de funciones es muy fácil de entender:
- El medio de trabajo es el aire comprimido (es quien hace la fuerza y mueve los actuadores).
- El medio de control son las señales eléctricas (son las que dan las órdenes: avanzar, parar, volver, esperar, etc.).
Gracias a esa combinación, se conectan “dos mundos”: el eléctrico (más preciso y fácil de automatizar) y el neumático (potente, rápido y robusto).
Para lograrlo se usan componentes típicos como relés, electroválvulas, finales de carrera, sensores de proximidad y, en sistemas más completos, un PLC.
Cuando analizas la parte eléctrica de un circuito de electroneumática industrial, hay dos preguntas clave:
a) ¿Cómo se inicia y se detiene el proceso?
Por ejemplo, con un pulsador de arranque, una seta de emergencia, un selector manual/automático, etc.
b) ¿Cómo sabe el sistema lo que está pasando?
Aquí entran los sensores: detectan si un cilindro llegó al final de carrera, si hay una pieza presente, si una puerta está cerrada, etc.
En muchísimas aplicaciones, el elemento principal que se controla es una válvula direccional accionada eléctricamente (una electroválvula).
Esta válvula es la que decide por dónde circula el aire: hacia una cámara u otra del cilindro.
¿El resultado? Cuando llega la señal eléctrica, la válvula cambia de posición y el cilindro:
- Se extiende (sale la varilla) o
- Se retrae (vuelve la varilla)
según cómo se distribuya la presión.
Para mover la válvula se utilizan solenoides (bobinas). Un solenoide es, en esencia, un actuador eléctrico que, al recibir tensión, genera un campo magnético y “empuja” el mecanismo interno de la válvula para abrir/cerrar o conmutar.
Estas señales pueden ser en corriente alterna (CA) o corriente continua (CC), dependiendo del diseño del sistema (no es raro ver distintas tensiones de trabajo según la instalación).
Las 4 “etapas” típicas de un control electroneumático
Para entenderlo como un flujo lógico, en Electroneumática industrial solemos encontrar estas cuatro partes:
1) Entrada de señales
Elementos que generan información u órdenes: pulsadores, interruptores, sensores de contacto, sensores de proximidad, finales de carrera, etc.
2) Procesamiento de la señal
Donde se decide qué hacer con esa información: puede ser con relés/contactores (lógica cableada) o con un PLC (lógica programada y más flexible).
3) Salidas de control
Lo que “sale” después de decidir: activar un solenoide, encender un piloto, lanzar una alarma sonora, bloquear una maniobra, etc.
4) Potencia neumática (accionamiento)
La parte que hace el trabajo físico: las válvulas direccionales actúan como puente entre el control eléctrico y el aire comprimido, y a partir de ahí el actuador (cilindro, pinza, etc.) realiza el movimiento.
Con este esquema en mente, es mucho más fácil leer cualquier circuito: entrada → decisión → salida → movimiento.
Y esa es la esencia de cómo funciona la Electroneumática industrial en una máquina real.
3. Dispositivos eléctricos básicos de un circuito electroneumático
En todo sistema de electroneumática industrial, la parte eléctrica es la que “piensa” y toma decisiones.
Sin ella, el aire comprimido no sabría cuándo actuar ni cómo hacerlo.
Para que el control funcione correctamente, existen siete dispositivos eléctricos básicos que se utilizan de forma habitual en los circuitos electroneumáticos.
Cada uno cumple una función específica dentro del proceso de automatización.
Conocer estos componentes es fundamental para cualquier estudiante o técnico que esté empezando en el mundo de la electroneumática, ya que permiten entender:
- Cómo se generan las órdenes.
- Cómo se procesan las señales.
- Cómo se activan los actuadores neumáticos.
A continuación, analizaremos cada uno de estos dispositivos eléctricos para comprender su papel dentro del circuito y cómo contribuyen al funcionamiento correcto del sistema.
3.1. Válvulas de accionamiento manual, tipo botón o palanca (pulsadores)
En electroneumática industrial, antes de automatizar todo con sensores o PLC, alguien tiene que poder dar la orden de inicio o de parada.
Para eso se usan los pulsadores y mandos manuales (tipo botón o palanca), que son dispositivos eléctricos muy comunes en cuadros de control.
Un pulsador es, básicamente, un interruptor manual: al presionarlo, abre o cierra un circuito de control eléctrico.
Por eso se utiliza mucho para:
- Arranque de una máquina o ciclo (START).
- Parada de una operación (STOP).
- Parada manual en emergencia, cuando hace falta cortar la acción de forma inmediata (aunque la seta de emergencia suele ser un elemento específico).
¿Cómo funciona un pulsador por dentro?
Cuando empujas el botón (o mueves la palanca), el actuador se desplaza dentro de la carcasa y hace que los contactos eléctricos cambien de estado:
- O bien se cierran (permiten el paso de corriente),
- O bien se abren (cortan la corriente).
Ese cambio de estado es lo que luego activa un relé, un solenoide o una entrada del PLC, y ahí empieza la acción neumática.
Tipos de pulsadores según su comportamiento
En electroneumática se suelen usar estos dos:
- Pulsador momentáneo: solo actúa mientras lo mantienes presionado. Al soltarlo, vuelve automáticamente a su posición de reposo.
Ejemplo típico: un botón de “avance manual” que solo funciona mientras lo estás pulsando. - Pulsador con enclavamiento (bloqueo): tiene un mecanismo que lo deja “enganchado” en la posición activada. Para volver al estado inicial hay que girarlo, tirar de él o pulsarlo de nuevo (según el modelo).
Ejemplo típico: algunas paradas de emergencia o funciones que deben mantenerse activas sin estar presionando.
Tipos de contactos más usados (NA, NC y conmutado)
Además del “tipo de botón”, es clave entender cómo está el contacto en reposo, porque eso define la lógica del control:
- NA – Normalmente Abierto: en reposo el circuito está abierto (no pasa corriente). Al pulsar, el contacto se cierra y deja pasar corriente.
Muy común para START. - NC – Normalmente Cerrado: en reposo el circuito está cerrado (sí pasa corriente). Al pulsar, el contacto se abre y corta la señal.
Muy común para STOP y seguridad, porque si se rompe un cable o falla algo, el sistema tiende a parar. - NC/NA – Conmutado (cambio de contacto): incluye un contacto NC y otro NA. En reposo, uno está activo; al pulsar, el NC se abre y el NA se cierra.
Se usa cuando necesitas “cambiar de estado” dos señales a la vez, por ejemplo en ciertas maniobras de selección.
Con estos conceptos claros, leer un esquema de electroneumática de un sistema industrial se vuelve mucho más fácil: ya puedes identificar rápidamente qué botón inicia el ciclo, cuál lo detiene y qué tipo de contacto está usando cada uno.
3.2. Interruptor de límite (final de carrera)
En la electroneumática, no basta con dar una orden de avance o retroceso.
El sistema también necesita saber cuándo un movimiento ha terminado.
Para eso se utiliza el interruptor de límite, también llamado final de carrera.
Un interruptor de límite es un dispositivo que se activa cuando una pieza móvil alcanza una posición determinada.
Normalmente lo acciona:
- El vástago de un cilindro neumático al llegar al final de su recorrido.
- El desplazamiento de una carga o mecanismo.
- El movimiento de un eje o componente mecánico.
Cuando el elemento mecánico toca el interruptor, este cambia el estado de sus contactos y genera una señal eléctrica.
Esa señal puede indicar, por ejemplo:
- “El cilindro ya llegó al final.”
- “La pieza está correctamente posicionada.”
- “Se puede iniciar el siguiente movimiento.”
Así, el sistema responde de forma automática y continúa la secuencia programada.
¿En qué se diferencia de un pulsador?
La función eléctrica es muy similar a la de un pulsador: abrir o cerrar un circuito.
La diferencia principal es que:
- El pulsador se acciona manualmente.
- El interruptor de límite se acciona mecánicamente, gracias al movimiento de una parte de la máquina.
Por eso es tan importante en la automatización: permite que la máquina “sepa” lo que está ocurriendo sin que una persona tenga que intervenir.
Tipos de interruptores de límite según su accionamiento
En los sistemas de electroneumática industrial, suelen clasificarse según cómo se activan sus contactos:
- Contacto accionado por palanca: Dispone de una pequeña palanca o rodillo que se mueve cuando una pieza la presiona. Es muy común en finales de carrera montados al final del recorrido de un cilindro.
- Contacto con actuador de resorte: Funciona mediante un mecanismo interno con muelle. Cuando el elemento mecánico lo presiona, el resorte se comprime y cambia el estado del contacto. Al liberar la presión, vuelve a su posición inicial.
Gracias a estos dispositivos, la electroneumática puede ejecutar secuencias ordenadas, seguras y repetitivas.
Sin ellos, el sistema no sabría en qué punto del proceso se encuentra, y la automatización perdería precisión y fiabilidad.
3.3. Presostato o interruptor de presión
En la electroneumática, controlar el movimiento no es suficiente.
También es necesario vigilar la presión del aire comprimido, ya que de ella depende la fuerza y el correcto funcionamiento del sistema.
Aquí entra en juego el presostato, también conocido como interruptor de presión.
Un presostato es un dispositivo que convierte una señal neumática (presión de aire) en una señal eléctrica.
Dicho de forma sencilla: detecta cuándo la presión alcanza un valor determinado y, en ese momento, abre o cierra un contacto eléctrico.
Esto permite que el sistema reaccione automáticamente ante cambios de presión.
¿Para qué sirve en un sistema electroneumático?
En un circuito de electroneumática industrial, el presostato puede utilizarse para:
- Confirmar que hay presión suficiente antes de iniciar un ciclo.
- Detener el sistema si la presión baja por debajo de un nivel seguro.
- Controlar el arranque y paro de un compresor.
- Activar una alarma en caso de sobrepresión.
Por ejemplo, imagina que un cilindro necesita una presión mínima para mover una pieza pesada.
Si la presión no es suficiente, el sistema no debería iniciar el movimiento. El presostato detecta esa condición y evita un fallo.
¿Cómo funciona internamente?
Generalmente, el presostato es un dispositivo mecánico que utiliza la propia presión del aire para mover un pequeño mecanismo interno (como una membrana o pistón).
Cuando la presión alcanza el valor ajustado:
- El mecanismo se desplaza.
- Cambia el estado del contacto eléctrico.
- Se envía una señal al circuito de control.
En el caso de un compresor de aire, el presostato actúa como “vigilante” del sistema.
Si la presión baja por debajo del valor configurado, el interruptor cierra el circuito y el motor del compresor arranca.
Cuando se alcanza la presión máxima establecida, el contacto se abre y el motor se detiene.
Gracias a este funcionamiento, la electroneumática no solo controla movimientos, sino que también garantiza que el sistema trabaje dentro de condiciones seguras y eficientes.
3.4. Válvulas solenoides (electroválvulas).
En electroneumática industrial, las válvulas solenoides son uno de los componentes más importantes.
Son las encargadas de transformar una señal eléctrica en una acción neumática real.
Sin ellas, no sería posible controlar el paso del aire comprimido de forma automática.
Una válvula solenoide —también llamada electroválvula— funciona gracias al principio del electromagnetismo.
Cuando una corriente eléctrica atraviesa la bobina (solenoide), se genera un campo magnético.
Ese campo mueve una pequeña pieza metálica interna que cambia la posición de la válvula.
En términos simples:
Llega corriente eléctrica → Se activa el solenoide → La válvula cambia de posición → El aire comprimido fluye hacia donde debe ir.
Este proceso puede actuar directamente sobre el paso del aire o hacerlo de forma indirecta (mediante pilotaje interno), dependiendo del diseño de la válvula.
¿Qué funciones cumplen en un sistema electroneumático?
Dentro de un circuito electroneumático, las electroválvulas realizan tareas fundamentales como:
- Conectar o cortar el suministro de aire hacia un actuador.
- Controlar la extensión y retracción de cilindros neumáticos.
- Permitir cambios de dirección del flujo de aire.
- Coordinar movimientos en secuencias automáticas.
Por ejemplo, cuando un PLC envía una señal de salida, esta activa el solenoide de la válvula.
Inmediatamente, el aire se dirige hacia una cámara del cilindro, provocando que el vástago se extienda. Cuando la señal desaparece (o se activa otro solenoide), el cilindro puede retroceder.
Tipos de electroválvulas neumáticas según su accionamiento
En la práctica, suelen clasificarse en dos grandes grupos:
1) Válvulas con retorno por resorte
Estas válvulas solo permanecen activadas mientras reciben corriente eléctrica.
Si hay corriente → la válvula cambia de posición.
Si se corta la corriente → el resorte interno la devuelve automáticamente a su posición original.
Son muy utilizadas cuando se desea que el sistema vuelva a un estado seguro en caso de fallo eléctrico.
2) Válvulas de doble solenoide
En este caso, la válvula tiene dos bobinas. Cada una conmuta la válvula a una posición diferente.
Lo más importante es que mantienen la última posición alcanzada, incluso si deja de circular corriente.
No necesitan un resorte para volver automáticamente.
Este tipo es común cuando se requiere que el actuador conserve su posición hasta recibir una nueva orden.
En resumen, las electroválvulas son el “puente” entre la electricidad y el aire comprimido.
Gracias a ellas, la electroneumática industrial logra movimientos rápidos, precisos y totalmente automatizados en maquinaria y procesos industriales.
3.5. Relé
El relé es uno de los dispositivos clásicos del control eléctrico.
Se trata de un interruptor accionado por un electroimán, y su función principal es procesar señales dentro del circuito.
Dicho de forma sencilla: un relé permite que una pequeña señal eléctrica controle otra señal de mayor potencia o active varios contactos al mismo tiempo.
Es como un “intermediario” que recibe una orden y la transmite de forma segura y organizada.
¿Cómo funciona un relé?
El funcionamiento es muy parecido al de una válvula solenoide, pero aplicado al control eléctrico:
- Se aplica tensión a la bobina del relé.
- Se genera un campo electromagnético.
- Una pieza móvil interna (armadura) es atraída hacia la bobina.
- Los contactos cambian de estado (se abren o se cierran).
Cuando la corriente deja de circular, un resorte interno devuelve la armadura a su posición original.
Este mecanismo permite activar o desactivar circuitos sin que exista contacto directo entre el circuito de mando y el circuito de potencia, lo que aporta mayor seguridad y protección.
¿Por qué es importante el relé en un sistema electroneumático?
En muchos sistemas tradicionales de electroneumática industrial, los relés se utilizan para:
- Crear secuencias lógicas cableadas.
- Activar electroválvulas.
- Gestionar señales de sensores.
- Realizar funciones de seguridad.
Aunque hoy en día muchos procesos se controlan con PLC, los relés siguen siendo fundamentales en maniobras simples o como elementos auxiliares.
Función de enclavamiento: seguridad y control
Una característica muy importante del relé es el enclavamiento.
El enclavamiento evita que dos bobinas o actuadores incompatibles se activen al mismo tiempo.
Por ejemplo, impide que una válvula reciba orden de avance y retroceso simultáneamente, lo que podría dañar el sistema.
Este tipo de protección es clave en cualquier instalación de electroneumática en la industria, ya que:
- Reduce riesgos eléctricos.
- Evita errores de maniobra.
- Protege actuadores y válvulas.
En resumen, el relé es un componente sencillo pero poderoso.
Gracias a él, los circuitos electroneumáticos pueden organizar señales, proteger el sistema y garantizar un funcionamiento fiable incluso en entornos industriales exigentes.
3.6. Relé de temporizador o relé de retardo de tiempo
En muchos procesos de electroneumática, no todo debe ocurrir al instante.
A veces es necesario esperar unos segundos antes de activar un movimiento o mantener una acción durante un tiempo determinado.
Para eso se utiliza el relé temporizador, también llamado relé de retardo.
Este dispositivo es muy parecido a un relé convencional, pero incorpora un mecanismo interno que introduce un retraso controlado en la activación o desactivación de sus contactos.
¿Cómo funciona un relé temporizador?
Cuando la bobina recibe tensión, el relé no cambia de estado inmediatamente.
Gracias a un sistema interno (que puede ser mecánico, neumático o electrónico), se produce un pequeño retraso antes de que los contactos se abran o se cierren.
Ese “tiempo de espera” puede ajustarse según la necesidad del proceso.
En términos simples:
- Llega la señal eléctrica.
- El relé espera el tiempo configurado.
- Después de ese tiempo, cambia el estado de sus contactos.
Lo mismo puede ocurrir al quitar la tensión, dependiendo del tipo de temporizador.
¿Por qué es importante en un sistema electroneumático?
En la práctica, estos relés se utilizan para:
- Retrasar el avance de un cilindro.
- Dar tiempo a que una pieza se estabilice antes de moverla.
- Evitar que dos movimientos ocurran demasiado rápido.
- Crear secuencias ordenadas sin necesidad de un PLC.
Por ejemplo, imagina que una pieza debe sujetarse durante 3 segundos antes de que el siguiente cilindro actúe.
El relé temporizador permite programar ese intervalo sin complicar el circuito.
Tipos más comunes de relés temporizadores
Los dos tipos más utilizados en un sistema electroneumático son:
1) Relé temporizador con retardo a la conexión (On-Delay)
En este caso, el relé retrasa el cambio de estado cuando se energiza la bobina.
- Se aplica tensión.
- Empieza a contar el tiempo.
- Tras el tiempo ajustado, los contactos cambian de estado.
Es muy común cuando se necesita esperar antes de activar una salida.
2) Relé temporizador con retardo a la desconexión (Off-Delay)
Aquí el comportamiento es diferente:
- Se aplica tensión y el relé actúa de inmediato.
- Cuando se corta la tensión, el relé mantiene los contactos activos durante un tiempo determinado antes de volver a su estado inicial.
Se utiliza cuando se quiere que una acción continúe brevemente después de quitar la señal.
En resumen, el relé temporizador añade un elemento clave en la automatización: el control del tiempo.
Gracias a él, un circuito electroneumático puede ejecutar procesos más precisos, seguros y coordinados, incluso en sistemas donde no se utiliza programación avanzada.
3.7. Interruptor de temperatura (termostato)
En un sistema electroneumático, no solo es importante controlar la presión y el movimiento.
También es fundamental vigilar la temperatura, ya que un aumento excesivo puede indicar un fallo o provocar daños en los componentes.
El interruptor de temperatura, también llamado termostato, es el dispositivo encargado de detectar automáticamente variaciones térmicas.
Cuando la temperatura alcanza un valor determinado, el termostato abre o cierra un circuito eléctrico, generando una señal que permite actuar al sistema.
En otras palabras, convierte un cambio de temperatura en una respuesta eléctrica.
¿Cómo funciona dentro del sistema?
El principio es sencillo:
- La temperatura sube o baja.
- El sensor interno del termostato detecta esa variación.
- Al alcanzar el valor ajustado, cambia el estado de sus contactos eléctricos.
Esa señal puede utilizarse para:
- Detener una máquina.
- Activar una alarma.
- Desconectar un motor.
- Poner en marcha un sistema de refrigeración.
¿Por qué es importante en Electroneumática industrial?
En entornos industriales, algunos componentes pueden sobrecalentarse si no funcionan correctamente.
Por ejemplo:
- Un compresor que trabaja en exceso.
- Una bomba con obstrucciones.
- Un filtro saturado.
- Un sistema de refrigeración defectuoso.
Si la temperatura sube demasiado y no se detecta a tiempo, puede provocar averías graves o reducir la vida útil de los equipos.
El interruptor de temperatura actúa como un elemento de protección preventiva.
No forma parte directa del movimiento neumático, pero sí protege el conjunto del sistema electroneumático.
En resumen, el termostato aporta seguridad y fiabilidad.
Gracias a él, el sistema no solo automatiza procesos, sino que también se protege frente a condiciones anormales que podrían comprometer su funcionamiento.
Además de los siete dispositivos básicos que ya hemos visto, en Electroneumática industrial también se utilizan otros elementos electrónicos que mejoran la precisión y la automatización del sistema. Uno de los más importantes son los sensores de proximidad.
3.8. Sensores de proximidad
Los sensores de proximidad son dispositivos electrónicos capaces de detectar la presencia, ausencia o posición de un objeto sin necesidad de contacto físico.
Esto los hace más duraderos y fiables que muchos interruptores mecánicos tradicionales.
En la mayoría de los casos, disponen de tres conexiones eléctricas:
- Una para la alimentación eléctrica.
- Una para la tierra (masa).
- Una para la señal de salida.
A diferencia de los interruptores de límite, estos sensores no tienen partes móviles que se desgasten.
Su funcionamiento es completamente electrónico.
Cuando detectan un objeto, activan o desactivan electrónicamente su salida, enviando una señal al relé o al PLC.
Tipos más comunes de sensores de proximidad
En los sistemas de electroneumática industrial, los más utilizados son:
- Inductivos: detectan objetos metálicos mediante un campo electromagnético.
- Capacitivos: pueden detectar tanto materiales metálicos como no metálicos (plástico, madera, líquidos, etc.).
- Ópticos (fotoeléctricos): utilizan un haz de luz para detectar la presencia o interrupción del objeto.
Cada tipo se elige según la aplicación y el material que se desea detectar.
Aplicaciones prácticas en sistemas electroneumáticos
Los sensores de proximidad tienen múltiples usos en automatización industrial.
Entre los más habituales se encuentran:
- Detectar la posición final de cilindros neumáticos o actuadores giratorios.
- Confirmar la presencia o ausencia de piezas en una cinta transportadora.
- Verificar la posición final en una prensa industrial.
- Actuar como elemento de retroalimentación en sistemas de medición de velocidad.
Por ejemplo, en una línea automatizada, un sensor inductivo puede detectar si una pieza metálica está correctamente posicionada antes de que un cilindro la sujete.
Si la pieza no está presente, el sistema no continúa el ciclo, evitando errores o daños.
En definitiva, los sensores de proximidad aportan mayor precisión, rapidez y fiabilidad a la electroneumática industrial, permitiendo que los procesos sean más seguros y completamente automáticos sin depender del contacto mecánico directo.
3.9. Interruptor de lengüeta o Reed switch
El interruptor de lengüeta —conocido como Reed switch— es un sensor muy utilizado para detectar posiciones sin contacto mecánico directo.
Este dispositivo es un conmutador electromagnético formado por dos pequeñas láminas metálicas (lengüetas) encerradas dentro de un tubo de vidrio sellado.
Estas láminas se magnetizan cuando se acerca un campo magnético y, dependiendo del diseño, se unen o se separan.
¿Cómo funciona?
Su funcionamiento es sencillo:
- Cuando no hay campo magnético, las lengüetas permanecen en su estado normal (abiertas o cerradas).
- Cuando un imán se aproxima, las lengüetas se magnetizan.
- Al magnetizarse, se juntan (o se separan) y cambian el estado del circuito eléctrico.
Es como si fuera una “puerta invisible” dentro del circuito. Cuando las láminas están en contacto, la corriente fluye y el sistema recibe la señal. Cuando se separan, el circuito se interrumpe.
¿Dónde se utiliza en electroneumática industrial?
El Reed switch es muy común en cilindros neumáticos con imán incorporado en el pistón.
A medida que el pistón se desplaza dentro del cilindro:
- El imán interno pasa cerca del sensor.
- El Reed switch detecta la posición.
- Se envía una señal eléctrica al sistema de control.
Esto permite saber con precisión cuándo el cilindro ha alcanzado una determinada posición, sin necesidad de instalar finales de carrera externos.
Ventajas frente a interruptores mecánicos
A diferencia de los interruptores tradicionales:
- No necesitan contacto físico directo.
- No sufren desgaste mecánico por fricción.
- Son compactos y fáciles de integrar en actuadores.
Al estar completamente controlados por campos magnéticos invisibles, ofrecen una solución limpia, fiable y de bajo mantenimiento.
En resumen, el interruptor de lengüeta es un componente discreto pero muy eficaz, especialmente cuando se busca una detección de posición precisa y sin contacto en cilindros neumáticos.
3.10. Contador eléctrico
Un contador eléctrico es un dispositivo muy útil cuando necesitamos que una acción ocurra después de un número determinado de ciclos o repeticiones.
Podemos entenderlo como un equipo que cuenta impulsos eléctricos y actúa cuando se alcanza una cantidad previamente programada.
¿Qué componentes tiene un contador eléctrico?
Generalmente incluye:
- Una bobina de conteo, que recibe los impulsos eléctricos.
- Circuitos internos y contactos asociados.
- Un sistema de reajuste (reset) manual o eléctrico.
- Un botón de activación o configuración.
- Una pantalla o visor donde se muestra el número programado o el conteo actual.
El técnico puede ajustar el valor deseado (por ejemplo, 10 ciclos).
Ese número queda configurado como valor predeterminado.
¿Cómo funciona en la práctica?
El funcionamiento es sencillo:
- Cada vez que recibe una señal eléctrica (por ejemplo, cuando un cilindro completa un movimiento), el contador suma o resta una unidad.
- Cuando alcanza el valor programado (normalmente llega a cero en una cuenta atrás), cambia el estado de sus contactos.
- Esa señal puede activar o detener una parte del sistema.
En esencia, es como un relé especial que no actúa de inmediato, sino que espera a que ocurra un número concreto de eventos antes de cambiar de estado.
Aplicaciones de un contador eléctrico en un sistema electroneumático
El contador eléctrico se utiliza, por ejemplo, para:
- Detener una máquina tras fabricar una cantidad específica de piezas.
- Activar una alarma después de cierto número de ciclos.
- Controlar procesos repetitivos en líneas automáticas.
- Programar mantenimientos preventivos basados en número de operaciones.
Imagina una prensa neumática que debe realizar exactamente 20 golpes por lote.
El contador recibe una señal por cada ciclo completado y, al llegar al número configurado, detiene el proceso automáticamente.
Gracias a este tipo de dispositivos, un sistema electroneumático no solo controla movimientos, sino que también permite gestionar cantidades, ciclos y producción de forma precisa y automática.
4. ¿Dónde se aplica la Electroneumática industrial?
La electroneumática industrial tiene un campo de aplicación muy amplio.
¿La razón? Combina control eléctrico preciso con la robustez del aire comprimido, lo que la hace ideal para entornos exigentes.

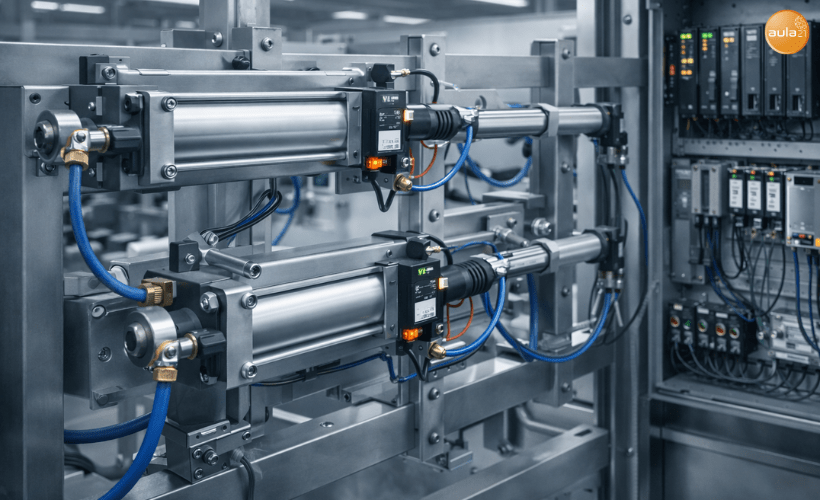

Una de sus grandes ventajas es que las conexiones electroneumáticas resisten bien condiciones ambientales difíciles.
Factores como:
- Vibraciones
- Golpes o impactos
- Suciedad
- Polvo industrial
no suelen afectar de forma crítica a su funcionamiento cuando el sistema está correctamente diseñado.
4.1. Aplicaciones en entornos especiales
Existen áreas donde otras tecnologías de control pueden presentar limitaciones, como zonas con:
- Ambientes corrosivos.
- Presencia de radiación.
- Riesgo de explosión.
En muchos de estos casos, la electroneumática y la neumática tradicional son soluciones adecuadas, ya que el aire comprimido no incrementa el riesgo de combustión como podrían hacerlo otros medios energéticos.
Por ejemplo, en entornos con atmósferas potencialmente explosivas, el uso de aire comprimido resulta más seguro que otros sistemas que puedan generar chispas o calor excesivo.
4.2. Ventajas económicas frente a la hidráulica
Otra razón por la que la electroneumática industrial es tan utilizada es su coste competitivo frente a los sistemas hidráulicos.
Los sistemas hidráulicos suelen requerir:
- Bombas cercanas al punto de trabajo.
- Circuitos de retorno de fluido.
- Mayor mantenimiento por posibles fugas de aceite.
En cambio, muchas instalaciones industriales ya cuentan con una red de aire comprimido centralizada, lo que facilita la integración de nuevos equipos electroneumáticos sin grandes modificaciones.
Además, a diferencia de la hidráulica, no se necesita una tubería de retorno para el aire después de la activación del actuador.
El aire se libera al ambiente tras su uso, simplificando la instalación.
También destaca la mayor velocidad de flujo del aire, que permite movimientos rápidos en aplicaciones donde la fuerza extrema no es el factor principal.
4.3. Sectores industriales donde se utiliza
La electroneumática industrial está presente en múltiples sectores productivos.
Algunos de los más destacados son:
- Industria papelera y textil.
- Industria metalúrgica y de transformación de metales.
- Plantas químicas.
- Industria minera.
- Industria maderera y del mueble.
- Industria alimentaria y de bebidas.
En estos sectores se emplea para:
- Controlar cilindros en líneas de producción.
- Automatizar prensas y sistemas de corte.
- Accionar transportadores.
- Coordinar procesos de envasado y manipulación.
4.4. Otros campos de aplicación
Su uso no se limita a la gran industria.
También se aplica en:
- Agricultura y sistemas de riego.
- Instalaciones de suministro de agua.
- Ingeniería mecánica.
- Máquinas de soldadura y fundición.
- Polipastos y grúas.
- Máquinas de impresión.
- Equipos de conformado de metales.
Incluso en ciertos ámbitos de investigación tecnológica avanzada, como aplicaciones aeroespaciales o instalaciones técnicas especializadas, se emplean soluciones basadas en aire comprimido y control eléctrico.
En definitiva, la electroneumática industrial cubre un espectro muy amplio de aplicaciones porque ofrece una combinación equilibrada de:
- Seguridad
- Rapidez
- Fiabilidad
- Coste razonable
- Facilidad de integración
Por eso sigue siendo una tecnología clave en la automatización moderna y una competencia imprescindible para cualquier técnico industrial que quiera especializarse en control y mantenimiento de sistemas automatizados.
5. Ventajas de la Electroneumática industrial
La electroneumática industrial destaca por ofrecer una solución equilibrada entre control preciso y robustez mecánica.
En comparación con los sistemas puramente electromecánicos, presenta una ventaja clara: el movimiento se realiza mediante aire comprimido, no mediante motores eléctricos directamente acoplados al actuador.
Esto significa que los actuadores neumáticos suelen tener menos partes sometidas a fricción continua, lo que reduce el desgaste y aumenta la durabilidad del sistema.
Además, este tipo de tecnología se comporta muy bien en entornos industriales exigentes, como:
- Zonas con polvo o suciedad.
- Ambientes húmedos.
- Instalaciones con vibraciones constantes.
- Condiciones de temperatura variables.
Veamos ahora sus principales ventajas de forma más clara y aplicada a la realidad industrial.
5.1. Mayor fiabilidad
Al haber menos piezas móviles críticas en comparación con sistemas mecánicos tradicionales, el riesgo de averías por desgaste disminuye.
En la electroneumática, el control eléctrico y el accionamiento neumático trabajan de forma complementaria, lo que mejora la estabilidad del sistema en el tiempo.
- Menos fricción mecánica directa implica:
- Menor mantenimiento correctivo.
- Mayor vida útil de los componentes.
- Funcionamiento más estable en ciclos repetitivos.
5.2. Reducción de la complejidad de instalación
Cuando el diseño está bien planteado, los sistemas electroneumáticos pueden simplificar la instalación.
Al integrar control eléctrico con distribución neumática optimizada:
- Se reduce el número de elementos mecánicos complejos.
- Se facilita la organización del cuadro de control.
- Se agiliza la puesta en marcha, especialmente en sistemas grandes.
En instalaciones industriales modernas, esto supone un ahorro importante en tiempo y planificación.
5.3. Facilidad de modificación y adaptación
Una de las grandes fortalezas de la electroneumática industrial es su flexibilidad.
Si el sistema utiliza PLC o lógica eléctrica bien estructurada:
- Es más sencillo modificar el cableado que rediseñar un mecanismo completo.
- Cambiar una secuencia puede implicar solo una reprogramación.
- Se pueden añadir sensores o actuadores sin rehacer toda la instalación.
Esto es clave en líneas de producción que cambian de producto o formato con frecuencia.
5.4. Montaje seguro
Los sistemas electroneumáticos permiten integrar fácilmente:
- Paradas de emergencia.
- Enclavamientos eléctricos.
- Señales de seguridad.
La separación entre control eléctrico y potencia neumática mejora la seguridad operativa, reduciendo riesgos tanto para la maquinaria como para el operario.
5.5. Menor impacto ambiental
A diferencia de los sistemas hidráulicos, que requieren aceites y fluidos específicos, la electroneumática utiliza aire comprimido como medio de trabajo.
Esto implica:
- Menor necesidad de lubricación intensiva.
- Ausencia de fugas de aceite contaminante.
- Entornos de trabajo más limpios.
En conjunto, la electroneumática ofrece una combinación muy atractiva para la automatización moderna: resistencia, seguridad, flexibilidad y eficiencia.
Por eso continúa siendo una de las tecnologías más enseñadas en formación industrial y una competencia esencial para técnicos que desean especializarse en automatización y mantenimiento de sistemas productivos.
6. Salidas profesionales de la electroneumática industrial
Estudiar electroneumática abre muchas puertas en el sector productivo.
Hoy en día, prácticamente cualquier industria automatizada necesita técnicos capaces de entender, montar y mantener sistemas electroneumáticos.
Y lo mejor: es una competencia muy demandada y difícil de sustituir.
🔧 Técnico de mantenimiento industrial
Es una de las salidas más habituales.
El técnico se encarga de:
- Diagnosticar averías en cilindros y electroválvulas.
- Revisar sensores y finales de carrera.
- Ajustar presostatos y temporizadores.
- Interpretar esquemas electroneumáticos.
Sin un buen mantenimiento, una línea de producción puede detenerse.
Por eso estos profesionales son clave.
⚙ Técnico en automatización industrial
Aquí el enfoque es más avanzado.
El profesional:
- Diseña circuitos de control electroneumático.
- Integra PLC con actuadores neumáticos.
- Optimiza tiempos de ciclo.
- Mejora la eficiencia del proceso.
Es un perfil muy valorado en industrias de fabricación, envasado y ensamblaje.
🏭 Instalador y montador de sistemas industriales
Muchas empresas necesitan técnicos que sepan:
- Montar cuadros eléctricos.
- Instalar redes de aire comprimido.
- Conectar sensores y actuadores.
- Realizar pruebas de puesta en marcha.
La Electroneumática industrial es una competencia esencial en proyectos de nueva maquinaria.
🧠 Programador PLC junior con base electroneumática
Quien domina los fundamentos electroneumáticos entiende mejor:
- Secuencias automáticas.
- Enclavamientos.
- Señales de entrada y salida.
- Seguridad industrial.
Por eso, tener base en Electroneumática industrial facilita mucho la transición hacia la automatización avanzada.
📈 Oportunidades laborales en múltiples sectores
Algunos sectores donde esta formación es especialmente demandada:
- Industria alimentaria.
- Metalurgia y fabricación mecánica.
- Automoción.
- Logística y transporte automatizado.
- Plantas químicas y farmacéuticas.
En definitiva, aprender electroneumática industrial no es solo adquirir conocimientos técnicos: es acceder a un perfil profesional con alta empleabilidad.
Preguntas frecuentes sobre electroneumática industrial (FAQs)
1. ¿Qué diferencia hay entre neumática y electroneumática industrial?
La neumática utiliza aire comprimido para generar movimiento.
La Electroneumática industrial añade control eléctrico, lo que permite automatizar secuencias y aumentar la precisión.
2. ¿Es difícil aprender electroneumática industrial desde cero?
No. Si se explica paso a paso y se practican esquemas básicos, cualquier estudiante técnico puede comprenderla.
Lo importante es dominar primero los fundamentos: presión, válvulas y señales eléctricas.
3. ¿Se necesita saber electricidad para estudiar electroneumática industrial?
Sí, pero a nivel básico. Es suficiente con entender conceptos como circuito, tensión, contacto NA/NC y relés.
Luego se puede avanzar hacia PLC y automatización.
4. ¿Dónde se utiliza la electroneumática industrial?
Se aplica en líneas de producción, sistemas de envasado, prensas, maquinaria de ensamblaje, transportadores y en muchos procesos automatizados.
5. ¿Qué componentes básicos debo aprender primero?
Es recomendable empezar por:
- Pulsadores y finales de carrera.
- Relés y temporizadores.
- Electroválvulas.
- Cilindros neumáticos.
- Interpretación de esquemas.
6. ¿Tiene buena salida laboral la electroneumática industrial?
Sí. Es una competencia muy valorada en mantenimiento industrial y automatización.
Las empresas necesitan técnicos capaces de diagnosticar y optimizar sistemas productivos.
7. ¿La electroneumática industrial está siendo reemplazada por nuevas tecnologías?
No. De hecho, sigue siendo fundamental. Aunque se integren PLC y sistemas digitales avanzados, el control electroneumático sigue presente en la mayoría de las máquinas industriales.
Conclusión: La electroneumática es una competencia clave en la industria moderna
La electroneumática industrial no es solo una materia técnica más.
Es la base de muchos sistemas automatizados que mueven, posicionan y controlan maquinaria en todo tipo de industrias.
Combina lo mejor de dos mundos:
- La potencia y rapidez del aire comprimido.
- La precisión y flexibilidad del control eléctrico.
Gracias a esta combinación, se ha convertido en una tecnología esencial en fabricación, mantenimiento y automatización.
Si estás empezando en el sector industrial, dominar la electroneumática te dará una ventaja clara.
Entenderás mejor cómo funcionan las máquinas, podrás diagnosticar fallos con mayor seguridad y estarás preparado para dar el salto hacia la automatización avanzada.
La industria necesita técnicos preparados.
Y tú puedes convertirte en uno de ellos.
El siguiente paso es formarte de manera estructurada, practicar con esquemas reales y trabajar con componentes auténticos.
Porque la teoría es importante… pero la práctica es la que realmente te convierte en profesional.
