Diferencias entre sensor PNP y NPN: La guía técnica y didáctica que buscabas
La automatización industrial es como un gran rompecabezas: cada pieza debe encajar a la perfección para que la maquinaria funcione sin fallos.
Y en ese rompecabezas, los sensores juegan un papel protagonista.
Ahora bien, no todos los sensores son iguales, y entender sus diferencias puede ser la clave para evitar errores, fallos en producción o incluso costosos paros de máquina.
Hoy nos vamos a centrar en dos tipos muy comunes: el sensor PNP y el sensor NPN.
Aunque su aspecto físico es casi idéntico, la forma en que trabajan y cómo deben conectarse marca una gran diferencia.
En esta guía técnica —pero explicada de forma sencilla y didáctica— veremos las diferencias entre sensor PNP y NPN, cómo funcionan, cómo se conectan y qué debes tener en cuenta para no equivocarte en el taller o en la planta.
1. ¿Qué es un sensor PNP y qué es un sensor NPN?
Los sensores industriales de proximidad (inductivos, capacitivos, fotoeléctricos, etc.) suelen tener salidas electrónicas que se dividen principalmente en dos tipos: PNP y NPN.
1.1. Definición de sensor PNP (sourcing)
Un sensor PNP es aquel cuya salida entrega tensión positiva (+V) a la carga.
Cuando detecta un objeto, actúa como un interruptor electrónico que “suministra” corriente positiva hacia el dispositivo conectado.
👉 En otras palabras, el sensor empuja la corriente hacia afuera.
Por eso, en el mundo de la automatización, también se le llama salida sourcing (del inglés “source”, que significa fuente).
📌 Ejemplo sencillo: Imagina que conectamos una lámpara LED como carga.
Cuando el sensor PNP detecta un objeto, envía el positivo al LED y este se enciende.
1.2. Definición de sensor NPN (sinking)
Un sensor NPN funciona de manera opuesta.
Cuando se activa, conecta la salida al negativo (0V), de modo que la corriente fluye desde la carga hacia el sensor.
👉 En otras palabras, el sensor “absorbe” corriente, cerrando el circuito hacia tierra.
De ahí su otro nombre: salida sinking (del inglés “sink”, que significa sumidero).
📌 Ejemplo sencillo: Si usamos la misma lámpara LED, con un sensor NPN la salida baja a tierra y el LED se enciende porque el circuito se completa por el lado negativo.
2. Principio de funcionamiento: ¿cómo trabajan realmente?
La magia de estos sensores ocurre gracias a los transistores, que funcionan como pequeños interruptores electrónicos.
En un sensor PNP, el transistor conecta la salida al positivo de la fuente.
En un sensor NPN, el transistor conecta la salida al negativo de la fuente.
Para visualizarlo mejor, pensemos en un grifo de agua:
El PNP sería como abrir el grifo y dejar salir agua limpia hacia la tubería (da corriente).
El NPN sería como abrir una válvula de desagüe (absorbe corriente hacia el sumidero).
3. Diferencias clave entre un sensor PNP y un sensor NPN
Aunque ambos sensores cumplen funciones similares (detectar objetos sin contacto físico), la diferencia está en cómo entregan la señal eléctrica al sistema de control.
3.1. Polaridad y flujo de corriente
- PNP: la corriente fluye desde el sensor hacia la entrada del PLC o la carga.
- NPN: la corriente fluye desde la carga o entrada hacia el sensor.
3.2. Ventajas y desventajas de cada tipo
🔹 Sensor PNP
✅ Más fácil de diagnosticar en caso de fallos.
✅ Mayor compatibilidad con entradas de PLC modernas.
❌ No es tan común en sistemas electrónicos pequeños.
🔹 Sensor NPN
✅ Muy utilizado en aplicaciones electrónicas.
✅ Compatible con circuitos de colector abierto (open collector).
✅ Adecuado para conectar varias salidas en paralelo.
❌ Puede ser menos intuitivo para diagnosticar en mantenimiento.
Tabla comparativa PNP vs. NPN
| Característica | Sensor PNP | Sensor NPN |
|---|---|---|
| Tipo de salida | Sourcing (da +V) | Sinking (conecta a 0V) |
| Corriente | Flujo positivo | Flujo negativo |
| Uso regional | Europa y América | Asia |
| Seguridad | Más fácil de diagnosticar | Más flexible en electrónica |
| Aplicaciones | PLCs, relés industriales | Electrónica, microcontroladores |
4. Tipos de sensores y esquemas de conexión PNP/NPN
Ya sabemos qué significa PNP y NPN, pero ahora toca llevarlo a la práctica.
La industria no se queda solo con la teoría: cada máquina, cada PLC y cada tablero eléctrico necesita que estos sensores estén bien conectados para trabajar sin fallos.
En esta sección veremos los sensores más comunes y cómo se cablean en la vida real.
4.1. Sensores de proximidad PNP
Los sensores de proximidad son probablemente los más populares en los sistemas de automatización industrial.
Estos dispositivos detectan la presencia de un objeto sin necesidad de contacto físico, lo cual es ideal para máquinas que deben trabajar con velocidad, precisión y seguridad.
Funcionan bajo el principio sourcing (entrega +V).
Se utilizan para detectar objetos metálicos (en el caso de los inductivos) o cualquier material (en los capacitivos).
Son los más comunes en la industria europea, ya que los PLC más utilizados aceptan sin problemas señales positivas.
- Ventaja: al activar la entrada del PLC con tensión positiva, resulta más intuitivo para los técnicos identificar si la señal está presente.
📌 Ejemplo práctico: En una línea de ensamblaje, un sensor PNP puede detectar si una pieza metálica está en posición y enviar directamente una señal positiva al PLC para avanzar en la secuencia.
4.2. Sensores inductivos NPN
Los sensores inductivos NPN funcionan bajo el principio sinking (absorbe corriente hacia 0V).
Predominan en la industria asiática y en equipos electrónicos que utilizan colectores abiertos.
Permiten conectar varias salidas en paralelo para un mismo control.
- Desventaja: para técnicos sin experiencia, puede resultar menos intuitivo diagnosticar su estado con un simple multímetro.
📌 Ejemplo práctico: En una máquina de empaquetado, un sensor inductivo NPN puede detectar la presencia de tapas metálicas en botellas y enviar la señal negativa al PLC para autorizar la siguiente etapa.
4.3. Aplicaciones en la automatización industrial
- Sensores capacitivos: detectan materiales no metálicos (plásticos, vidrio, madera). Disponibles en versión PNP y NPN.
- Sensores fotoeléctricos: usan luz infrarroja para detectar objetos. También se fabrican en ambas configuraciones.
- Sensores magnéticos: empleados en cilindros neumáticos para detectar posiciones de émbolos.
En conclusión: tanto PNP como NPN se encuentran en casi todos los tipos de sensores, y elegir uno u otro dependerá del PLC y la compatibilidad del sistema.
5. ¿Cómo conectar un sensor PNP o NPN correctamente?
La parte más crítica no es entender la teoría, sino cablear correctamente el sensor.
Un error en este punto puede causar desde señales falsas hasta daños en las entradas del PLC o relés.
5.1. Esquema de conexión de un sensor PNP (3 hilos)
Un sensor PNP estándar tiene tres cables:
- Marrón → +V (positivo de la fuente, normalmente +24VDC)
- Azul → 0V (negativo o tierra de la fuente)
- Negro → Salida (hacia la entrada del PLC o la carga)
📌 Funcionamiento: Cuando el sensor detecta un objeto, la salida (cable negro) entrega tensión positiva hacia la entrada del PLC.
5.2. Diagrama de cableado de un sensor NPN
En el caso del sensor NPN, los cables también son tres:
- Marrón → +V (positivo de la fuente)
- Azul → 0V (negativo de la fuente)
- Negro → Salida (hacia la entrada del PLC o la carga)
📌 Funcionamiento: Cuando el sensor detecta un objeto, la salida (cable negro) se conecta a tierra (0V), y la entrada del PLC recibe esta señal como activación.
5.3. Código de colores: marrón, azul y negro
El estándar internacional para sensores industriales es:
- Marrón → positivo (+24VDC)
- Azul → negativo (0VDC)
- Negro → salida de señal
En algunos sensores con funciones adicionales, puede aparecer un cuarto cable (blanco), que normalmente sirve para salidas complementarias o funciones especiales.
5.4. Errores comunes al cablear sensores PNP y NPN
🔴 Invertir polaridades: conectar marrón a 0V y azul a +24V puede dañar el sensor.
🔴 Conectar salida a la fuente directamente: sin pasar por la entrada del PLC o relé, la señal nunca será leída.
🔴 Confundir PNP con NPN: el PLC puede interpretar la señal al revés, generando fallos lógicos.
6. Conexiones avanzadas y diagnóstico de sensores PNP/NPN
Hasta ahora ya entendemos qué son los sensores PNP y NPN, sus diferencias y cómo se cablean en aplicaciones básicas.
Sin embargo, en el día a día de un técnico de mantenimiento, las dudas más frecuentes van mucho más allá:
¿cómo se conectan a relés o a PLCs?, ¿puedo sustituir un NPN por un PNP?, ¿cómo saber cuál tengo entre manos?
Vamos a resolver todo esto paso a paso.
6.1. ¿Cómo conectar un sensor NPN a un relé?
El relé es uno de los elementos más usados en cuadros eléctricos porque permite activar cargas de mayor potencia (motores, lámparas, válvulas).
Conectar un sensor NPN a un relé requiere atención al detalle.
Esquema con relé de 24V
- Marrón → +24V
- Azul → 0V
- Negro (salida) → un extremo de la bobina del relé
- El otro extremo de la bobina → +24V
📌 Funcionamiento:
- Cuando el sensor detecta un objeto, el cable negro se conecta a 0V.
- Esto cierra el circuito de la bobina del relé.
- El relé se activa y conmutará sus contactos para accionar la carga.
👉 Importante: añadir un diodo de protección en paralelo con la bobina del relé para evitar picos de tensión que puedan dañar el sensor.
Errores comunes en el cableado de un relé con sensor NPN
❌ Conectar la salida del sensor directamente a la carga (el sensor no puede suministrar potencia).
❌ Olvidar el diodo de protección (provoca fallos intermitentes).
❌ Confundir PNP con NPN (el relé nunca se activará).
6.2. ¿Cómo conectar un sensor PNP a un PLC?
Los PLCs son el corazón de la automatización industrial, y los sensores deben estar correctamente conectados a sus entradas digitales.
Entradas digitales para PNP
En este caso, el PLC espera recibir una señal positiva (+24V) cuando el sensor detecta.
Esquema de conexión
- Marrón → +24V
- Azul → 0V
- Negro → entrada digital del PLC
La entrada del PLC comparte referencia de tierra (0V) con el sensor.
📌 Funcionamiento:
Cuando el sensor PNP se activa, el cable negro entrega +24V a la entrada del PLC, que la interpreta como “1 lógico” o señal activada.
Configuración práctica y consejos
- Usar siempre fuentes de 24VDC estabilizadas, ya que los PLCs son sensibles a fluctuaciones.
- Verificar en el manual del PLC si las entradas son compatibles con PNP, NPN o ambas (muchos modelos modernos permiten ambas opciones).
- Evitar largos tramos de cable sin blindaje, ya que pueden introducir ruidos eléctricos en la señal.
7. ¿Se puede sustituir un sensor NPN por uno PNP?
Esta es una duda típica en el taller: “Tengo un sensor NPN dañado, pero solo consigo un PNP en el almacén. ¿Puedo usarlo?”
La respuesta corta es: depende del sistema.
7.1. Compatibilidad y adaptaciones posibles
- Si el PLC acepta ambos tipos de entradas (PNP y NPN), sí puedes sustituirlo.
- Si el PLC solo acepta NPN, no podrás conectarlo directamente, pero existen módulos de interfaz que convierten señales PNP a NPN (y viceversa).
- Otra opción técnica es añadir resistencias pull-down o pull-up según el caso, pero esto requiere experiencia en electrónica.
👉 En general, recomendamos usar siempre el mismo tipo de sensor que especifica el diseño original, para evitar complicaciones.
8. ¿Cómo identificar si un sensor es PNP o NPN?
En mantenimiento industrial es muy común encontrarse con sensores sin etiqueta, desgastados o sin documentación.
¿Cómo saber entonces si es PNP o NPN?
8.1. Método con multímetro (paso a paso)
- Conecta el cable marrón a +24V y el azul a 0V.
- Coloca el multímetro en la escala de voltaje DC.
- Mide entre el cable negro (salida) y el azul (0V):
-
- Si al detectar un objeto aparece +24V, es un sensor PNP.
- Si al detectar un objeto aparece 0V, es un sensor NPN.
8.2. Prueba práctica en taller
Otra forma sencilla: conectar un LED con resistencia al cable negro (salida) y ver cómo se enciende.
- Si el LED recibe positivo → PNP.
- Si el LED recibe negativo → NPN.

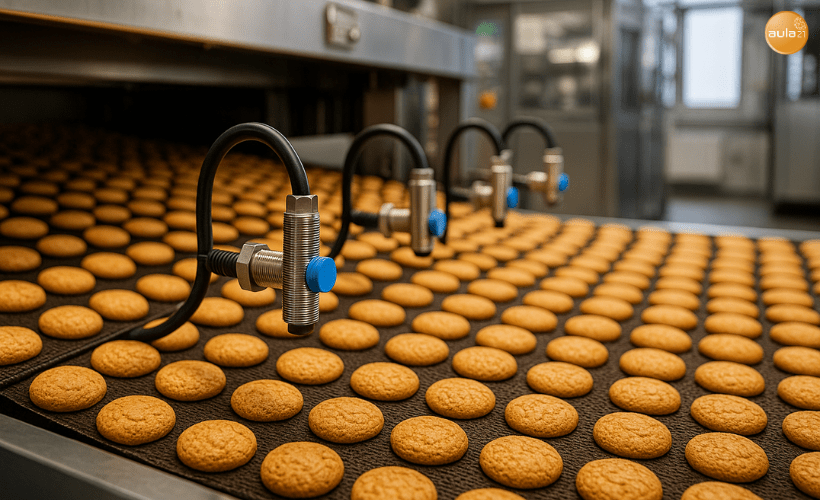

9. Casos prácticos en mantenimiento industrial
Los sensores PNP y NPN forman parte del día a día en talleres, plantas de producción y centros de formación.
Vamos a repasar situaciones reales que muestran por qué entender bien sus diferencias es tan importante.
9.1. Diagnóstico de fallas en campo
Un técnico recibe un reporte: “El PLC no detecta piezas en la línea de ensamblaje”.
- Revisa el sensor y ve que se enciende el LED indicador, pero la entrada del PLC nunca cambia.
- Tras medir con un multímetro, descubre que el sensor es NPN, pero el PLC solo acepta entradas PNP.
- Solución: sustituir por un sensor PNP o instalar un módulo de interfaz.
👉 Lección: siempre verificar la compatibilidad antes de instalar un sensor nuevo.
9.2. Error por inversión de cables
En otra planta, un sensor de proximidad no funciona después de ser reemplazado.
Al revisar la instalación:
- El cable marrón estaba conectado a 0V en lugar de a +24V.
- El sensor quedó dañado por polaridad invertida.
👉 Lección: nunca subestimar el código de colores estándar: marrón (+), azul (–), negro (salida).
9.3. Señales intermitentes en un sensor inductivo
Un sensor PNP en una máquina de corte mostraba señales falsas.
El problema no era el sensor, sino un cable demasiado largo sin blindaje, que captaba ruido eléctrico.
- Solución: instalar cable apantallado y conectar el blindaje a tierra.
👉 Lección: el entorno eléctrico influye en la fiabilidad de la señal.
9.3. Buenas prácticas para evitar errores
En mantenimiento industrial, no basta con saber conectar un sensor: lo verdaderamente importante es garantizar la fiabilidad y evitar fallas recurrentes.
Muchos de los problemas que enfrentan técnicos y estudiantes no se deben a que el sensor esté dañado, sino a pequeños descuidos en el montaje o la documentación.
Por eso, conviene adoptar una serie de buenas prácticas universales que te ahorrarán tiempo, paradas de máquina y dolores de cabeza.
A continuación, repasamos las más importantes para trabajar de forma segura y profesional con sensores PNP y NPN.
- Respetar siempre el código de colores: marrón (+V), azul (0V), negro (salida).
- Verificar compatibilidad con el PLC o relé antes de instalar.
- Probar los sensores con un multímetro antes de montarlos en el sistema.
- Usar cables blindados en ambientes con motores o variadores de frecuencia.
- Documentar cada instalación: si cambias un sensor, deja claro si es PNP o NPN.
Preguntas Frecuentes sobre Sensores PNP y NPN (FAQs)
1. ¿Qué es un sensor PNP o NPN?
Un sensor PNP entrega señal positiva (+V) cuando detecta, mientras que un sensor NPN conecta la salida a 0V al activarse.
2. ¿Cuál es la diferencia entre un sensor PNP y un NPN?
La diferencia está en el flujo de corriente: el PNP “suministra” positivo, el NPN “absorbe” hacia tierra.
3. ¿Cómo conectar un sensor de proximidad de 3 hilos?
- Marrón → +24V
- Azul → 0V
- Negro → salida (hacia PLC o relé).
4. ¿Cómo conectar un sensor NPN a un relé?
La salida (negro) se conecta a un extremo de la bobina del relé, el otro extremo al +24V. Al activarse, el sensor lleva el negro a tierra y energiza el relé.
5. ¿Cómo saber si un sensor es PNP o NPN?
Con un multímetro: mide el cable de salida (negro) respecto al azul (0V). Si al detectar da +24V, es PNP. Si da 0V, es NPN.
6. ¿Puedo usar un sensor PNP en lugar de uno NPN?
Sí, pero solo si el PLC o relé acepta ambos tipos. Si no, necesitarás un convertidor de señal o una resistencia de adaptación.
11. Conclusión: Resumen de lo aprendido
A lo largo de este artículo hemos recorrido paso a paso todo lo necesario para entender los sensores PNP y NPN, piezas clave en el mundo de la automatización y el mantenimiento industrial.
Aprendimos que:
- Ambos sensores cumplen la misma función —detectar objetos— pero su diferencia esencial está en cómo entregan la señal eléctrica: el PNP suministra positivo (+V), mientras que el NPN conecta la salida a tierra (0V).
- Su principio de funcionamiento se basa en transistores, que actúan como interruptores electrónicos controlando el flujo de corriente.
- Existen diferentes tipos de sensores industriales (inductivos, capacitivos, fotoeléctricos, magnéticos), y todos pueden fabricarse en versión PNP o NPN según la necesidad del sistema.
- Hemos visto cómo cablearlos correctamente: respetando el código de colores (marrón = +V, azul = 0V, negro = salida) y asegurando compatibilidad con PLCs, relés y cargas.
- También descubrimos cómo conectar un sensor a un relé o a un PLC, qué precauciones tomar y cómo identificar un sensor con un simple multímetro.
- Finalmente, repasamos una serie de buenas prácticas: desde verificar compatibilidades hasta documentar las instalaciones para evitar errores futuros.
👉 En resumen: dominar las diferencias entre sensor PNP y NPN no es solo teoría, es una herramienta práctica que marca la diferencia en campo.
Con este conocimiento podrás diagnosticar fallas más rápido, realizar instalaciones seguras y garantizar que tus sistemas de automatización trabajen de forma confiable y sin interrupciones.
