Entiende PROFINET en minutos: usos y ventajas

Cada vez más empresas del sector industrial están adoptando PROFINET como su estándar de comunicación.

Pero, ¿qué es exactamente PROFINET y por qué está ganando tanto protagonismo?

PROFINET (Process Field Network) es un protocolo de comunicación industrial basado en Ethernet.

Utiliza estándares abiertos como TCP/IP y tecnologías de IT, lo que lo convierte en una solución moderna y flexible para la industria.

Su diseño se inspiró en el conocido sistema PROFIBUS DP, por lo que mantiene cierta compatibilidad y continuidad tecnológica.

En términos simples, PROFINET permite que los controladores (como PLCs o Sistemas de Control Distribuido – DCS) se comuniquen con diferentes dispositivos industriales, como módulos de entradas/salidas, sistemas de visión artificial, lectores de sistemas RFID, variadores de frecuencia, instrumentos de medición, entre otros dispositivos).

1. Entonces, ¿Qué es PROFINET?

PROFINET es un protocolo de comunicación industrial basado en Ethernet que permite conectar PLCs, variadores, sensores, sistemas de visión, módulos de E/S y otros dispositivos de automatización en tiempo real.

Se utiliza para intercambiar datos entre controladores y dispositivos de campo de forma rápida, determinista y fiable en entornos industriales.

2. ¿Por qué se utiliza PROFINET en la automatización industrial?

En la automatización moderna, Ethernet industrial y las tecnologías IT, como TCP/IP y XML, se han convertido en herramientas fundamentales.

Hoy más que nunca, las fábricas necesitan comunicaciones rápidas, fiables y sin errores.

A diferencia de Internet, donde los retrasos son tolerables, en una planta de producción los datos deben llegar justo a tiempo.

Ahí es donde entra PROFINET. Este protocolo permite una comunicación precisa, segura y sin interrupciones entre dispositivos industriales.

Además, facilita el diagnóstico, la configuración y el mantenimiento de los sistemas, ayudando a reducir tiempos de parada y a mejorar la eficiencia global de la planta.

Desde su origen, PROFINET fue diseñado para cumplir con los desafíos actuales de la industria: más productividad, menos costes, y mayor flexibilidad.

Es válido para todo tipo de automatización: de fábrica, de procesos o de accionamientos, incluso en sistemas que requieren seguridad funcional.

3. Principales ventajas de PROFINET

Elegir PROFINET como protocolo de comunicación industrial no es casualidad.

Sus características técnicas y su flexibilidad lo convierten en una solución clave para mejorar el rendimiento, reducir costes y facilitar la integración en entornos de automatización cada vez más exigentes.

A continuación, te explicamos sus principales ventajas.

3.1. PROFINET es el estándar de comunicación en automatización industrial

PROFINET está respaldado por los principales fabricantes de control como Siemens y Phoenix Contact, quienes integran este protocolo directamente en sus dispositivos.

Esto garantiza una amplia compatibilidad con sistemas de automatización de todo tipo.

Además, todos los productos que usan PROFINET deben pasar un proceso de certificación riguroso, lo que asegura su calidad, interoperabilidad y buen rendimiento dentro de cualquier planta industrial.

3.2. Aumenta la productividad y reduce costes

Una de las grandes ventajas de PROFINET es que ayuda a reducir los costes de desarrollo, instalación y puesta en marcha.

Gracias a su flexibilidad, permite ampliar o modificar la planta sin grandes cambios en la infraestructura.

Además, al facilitar el diagnóstico y mantenimiento, mejora la disponibilidad del sistema y reduce los tiempos de inactividad.

Todo esto acelera el retorno de la inversión (ROI) de los proyectos de automatización.

3.3. Se integra fácilmente con otros buses de campo

PROFINET es compatible con buses de campo tradicionales como PROFIBUS, AS-Interface, INTERBUS, DeviceNet o Foundation Fieldbus.

Esto permite conectar equipos antiguos con nuevas soluciones, sin necesidad de reemplazar todos los dispositivos.

Esta capacidad de integración protege inversiones anteriores y simplifica la transición hacia una planta más conectada y eficiente.

4. Características principales de PROFINET

PROFINET destaca por su capacidad de ofrecer una comunicación industrial rápida, flexible y adaptada a las necesidades actuales de la automatización.

Utiliza tecnología Ethernet estándar, lo que permite transmitir datos en tiempo real y conectar directamente con sistemas de IT, todo a través de un solo cable.

4.1. Comunicación rápida y en tiempo real

PROFINET permite transmitir desde grandes volúmenes de datos hasta señales de E/S en tiempo real, ideal para procesos que requieren precisión y velocidad.

Incluso es posible alcanzar una precisión de hasta 1 microsegundo en aplicaciones de control de movimiento o lazos cerrados.

4.2. Instalación flexible y topología adaptable

Gracias a su diseño basado en redes conmutadas Ethernet a 100 Mbps, PROFINET se adapta fácilmente a diferentes entornos industriales.

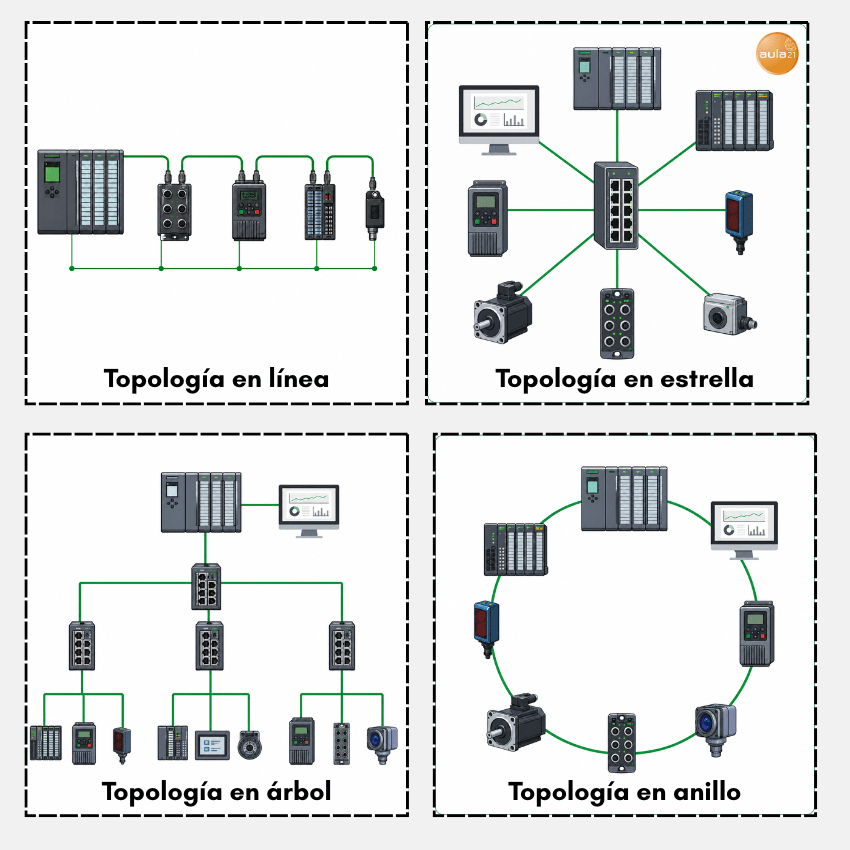

Puede instalarse en topologías en línea, anillo o estrella, y funciona con cables de cobre, fibra óptica, e incluso con conexiones inalámbricas como WLAN o Bluetooth.

Esta flexibilidad permite usar la infraestructura existente sin necesidad de soluciones personalizadas costosas.

4.3. Alta disponibilidad del sistema

PROFINET incorpora mecanismos de redundancia automática y herramientas de diagnóstico inteligente.

Esto significa que, ante un fallo, la red puede recuperarse sin detener el sistema.

Además, ofrece información detallada del estado de los dispositivos y de la red, incluyendo un mapa visual de la topología, lo que facilita el mantenimiento y la detección de errores.

4.4. Seguridad funcional integrada

La tecnología de seguridad PROFIsafe, probada en PROFIBUS, también está disponible en PROFINET.

Lo más destacable es que se puede usar el mismo cable tanto para comunicaciones estándar como para señales relacionadas con la seguridad funcional, lo que simplifica la instalación y reduce costes.

4.5. Tecnología en constante evolución

Desde su lanzamiento en 2004, PROFINET no ha dejado de evolucionar.

Hoy es utilizado en todo tipo de industrias, tanto como solución independiente como junto a buses de campo tradicionales como INTERBUS.

Cada vez más fabricantes incorporan interfaces PROFINET en sus dispositivos, lo que ha ampliado su disponibilidad en el mercado y ha hecho que sus precios sean más competitivos.

5. Cómo funciona PROFINET

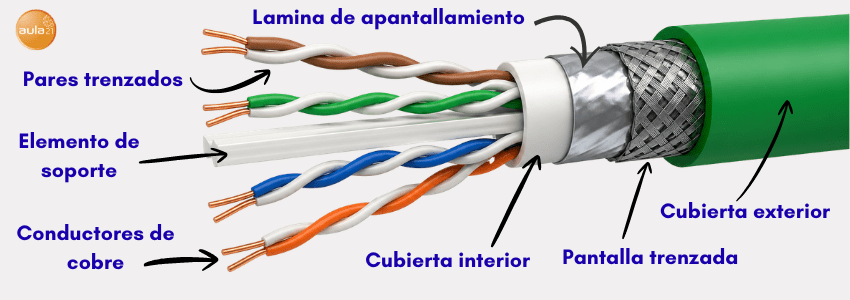

PROFINET transmite datos a través de diferentes medios físicos: cables Ethernet de cobre, fibra óptica (FO), conexiones con Power over Ethernet (PoE) e incluso de forma inalámbrica, mediante tecnologías como WLAN o Bluetooth.

La elección del tipo de conexión dependerá de las condiciones del entorno industrial y del tipo de aplicación, especialmente si se necesita trabajar con PROFINET IRT (Tiempo Real Isocrónico).

Este protocolo permite una comunicación rápida y precisa entre dispositivos.

Las velocidades varían según la aplicación:

• En instrumentación de proceso, las actualizaciones pueden ser cada varios cientos de milisegundos.
• En automatización de fábricas, las respuestas son más rápidas, inferiores a 10 milisegundos.
• En control de movimiento, PROFINET sincroniza los datos con alta precisión para lograr un rendimiento óptimo.

5.1. Funcionamiento en distintos entornos industriales

Una de las fortalezas de PROFINET es su capacidad para operar en entornos industriales exigentes, desde la oficina central, donde el ambiente es estable y los equipos Ethernet estándar funcionan sin problema, hasta zonas más críticas como salas de control o líneas de producción, donde las condiciones son más agresivas.

En estos entornos, la red debe enfrentarse a desafíos como:

• Interferencias electromagnéticas (EMI)
• Vibraciones y golpes mecánicos
• Altas temperaturas o humedad
• Estrés físico en cables y conectores

Para garantizar la estabilidad de la comunicación, PROFINET se apoya en componentes industriales robustos y tecnologías diseñadas específicamente para resistir estas condiciones.

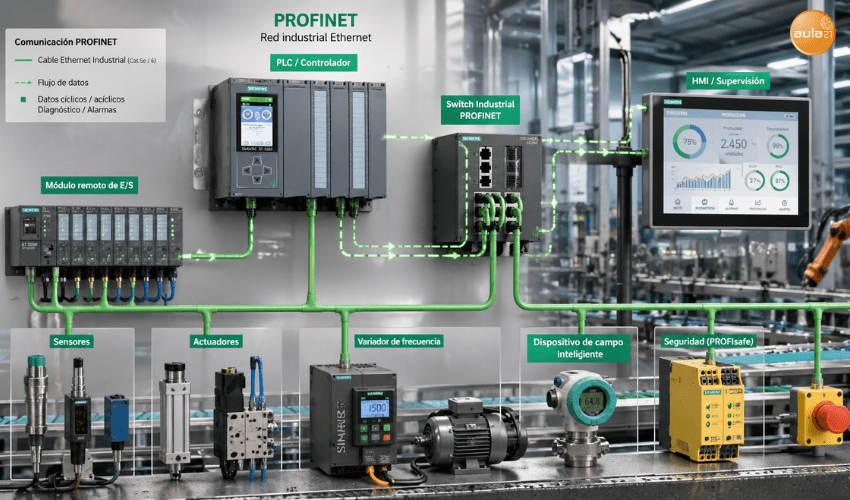

6. Componentes de PROFINET

Una red PROFINET está compuesta por distintos dispositivos que trabajan juntos para automatizar procesos industriales.

Estos equipos se comunican entre sí mediante Ethernet industrial y permiten intercambiar datos entre el sistema de control y los elementos de campo.

En una instalación PROFINET podemos encontrar desde sensores y actuadores hasta variadores de velocidad, módulos de entradas y salidas, sistemas de visión artificial, lectores RFID, escáneres industriales, HMIs o estaciones de supervisión.

Gracias a esta flexibilidad, PROFINET permite conectar en una misma red diferentes elementos de automatización, facilitando tanto el control del proceso como la configuración, el diagnóstico y el mantenimiento de la instalación.

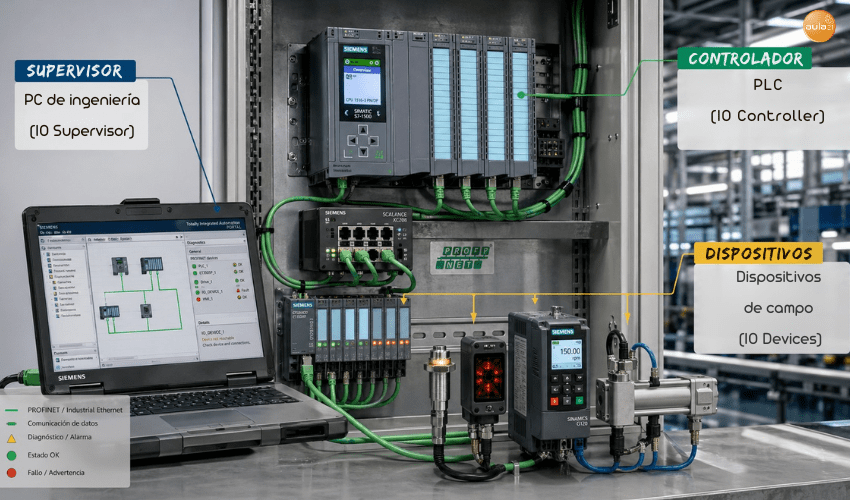

6.1. Roles en una red PROFINET

Todos los equipos que forman parte de una red PROFINET cumplen una función específica.

Aunque una instalación puede tener distintos niveles de complejidad, los elementos principales suelen organizarse en tres roles: controladores, dispositivos y supervisores.

6.1.1. Controladores

Los controladores, también llamados IO Controllers, son el “cerebro” del sistema.

Normalmente se trata de autómatas programables, como PLCs, o sistemas de control encargados de ejecutar el programa de automatización.

Su función principal es coordinar el proceso industrial.

Para ello, el controlador envía órdenes a los dispositivos de campo y recibe información de ellos de forma continua.

Por ejemplo, un PLC puede recibir la señal de un sensor, procesarla dentro del programa y activar una salida, modificar la velocidad de un variador o enviar una orden a un actuador.

6.1.2. Dispositivos

Los dispositivos, o IO Devices, son los equipos que interactúan directamente con el entorno físico de la instalación.

En este grupo se incluyen, entre otros:

• Sensores.
• Actuadores.
• Módulos de entradas y salidas.
• Variadores de frecuencia.
• Servodrives.
• Sistemas de visión artificial.
• Lectores RFID.
• Equipos de medida o instrumentación.

Estos dispositivos se conectan al controlador mediante la red PROFINET y se encargan de enviar información de estado o ejecutar las órdenes recibidas.

Por ejemplo, un módulo de entradas digitales puede informar al PLC de que un sensor ha detectado una pieza, mientras que un variador puede recibir una consigna de velocidad para controlar un motor.

6.1.3. Supervisores

Los supervisores, también conocidos como IO Supervisors, se utilizan principalmente para la puesta en marcha, monitorización, configuración y diagnóstico de la red.

Pueden ser HMIs, PCs industriales, estaciones de ingeniería o incluso tablets preparadas para tareas de mantenimiento y supervisión.

A diferencia del controlador, que participa directamente en el control del proceso, el supervisor suele utilizarse para visualizar datos, modificar parámetros, diagnosticar fallos o comprobar el estado de los dispositivos conectados.

Por ejemplo, durante la puesta en marcha de una instalación, un técnico puede utilizar un software de ingeniería para detectar dispositivos PROFINET, asignar nombres, configurar parámetros y verificar que la comunicación funciona correctamente.

6.2. Modos de comunicación en PROFINET: NRT, RT e IRT

Una vez identificados los principales componentes de una red PROFINET, es importante entender cómo se comunican entre sí.

No todos los datos que circulan por una red industrial tienen la misma urgencia ni requieren el mismo nivel de precisión.

Por ejemplo, no es igual enviar una orden de control a un variador que consultar información de diagnóstico o cargar una configuración en un dispositivo.

Por este motivo, PROFINET puede utilizar diferentes modos de comunicación según la exigencia temporal de cada aplicación: NRT, RT e IRT.

6.2.1. Comunicación NRT: Non Real Time

La comunicación NRT, o Non Real Time, se utiliza para transmitir datos que no requieren una respuesta inmediata.

Es decir, información que puede circular por la red sin necesidad de cumplir tiempos estrictos.

Este tipo de comunicación se emplea habitualmente en tareas como:

• Configuración de dispositivos.
• Parametrización de equipos.
• Diagnóstico.
• Lectura de información de mantenimiento.
• Comunicación con sistemas informáticos o de supervisión.

Por ejemplo, si un software de ingeniería necesita leer el estado de un dispositivo, consultar su información de diagnóstico o cargar una configuración, puede utilizar comunicación NRT, ya que no se trata de una operación crítica para el control en tiempo real de la máquina.

6.2.2. Comunicación RT: Real Time

La comunicación RT, o Real Time, está pensada para el intercambio de datos de proceso entre el controlador y los dispositivos de campo.

Es el modo de comunicación más habitual en muchas aplicaciones de automatización industrial.

En este caso, el PLC necesita recibir y enviar información en tiempos reducidos para controlar correctamente sensores, actuadores, módulos de entradas y salidas, variadores u otros equipos conectados a la red.

Un ejemplo sencillo sería una línea de producción donde el PLC recibe la señal de un sensor y, en función de esa información, activa una salida, modifica la velocidad de un motor o envía una orden a un actuador.

La comunicación RT permite que estos intercambios se realicen con la rapidez y fiabilidad necesarias para la mayoría de procesos industriales.

6.2.3. Comunicación IRT: Isochronous Real Time

La comunicación IRT, o Isochronous Real Time, se utiliza en aplicaciones donde no solo es importante que los datos lleguen rápido, sino que además lo hagan de forma sincronizada y con una precisión muy elevada.

Este modo de comunicación se emplea en sistemas donde varios dispositivos deben trabajar perfectamente coordinados, como ocurre en:

• Control de movimiento.
• Máquinas de alta velocidad.
• Robots industriales.
• Ejes sincronizados.
• Aplicaciones de posicionamiento preciso.
• Líneas con servomotores coordinados.

Por ejemplo, en una máquina con varios servoejes, un pequeño retraso en la comunicación podría afectar al posicionamiento, generar errores de sincronización o reducir la calidad del proceso. En estos casos, la comunicación IRT permite garantizar un comportamiento más preciso y determinista.

6.2.4. Diferencias entre NRT, RT e IRT

De forma resumida, la diferencia principal entre estos tres modos de comunicación está en el nivel de exigencia temporal.

Modo de comunicación	Significado	Uso principal	Nivel de exigencia
NRT	Non Real Time	Configuración, diagnóstico y datos no críticos	Bajo
RT	Real Time	Datos de proceso entre PLC y dispositivos de campo	Medio/alto
IRT	Isochronous Real Time	Motion control, sincronización y ejes coordinados	Muy alto

Gracias a esta flexibilidad, PROFINET puede adaptarse tanto a aplicaciones sencillas de automatización como a sistemas avanzados que requieren comunicación en tiempo real y sincronización de alta precisión.

6.3. Tipos de datos que se intercambian en PROFINET

Además de los modos de comunicación NRT, RT e IRT, PROFINET también organiza la información que circula por la red en distintos tipos de datos.

Esta diferencia es importante para no confundir dos conceptos relacionados, pero distintos. NRT, RT e IRT indican cómo se transmite la información según la exigencia temporal, mientras que los tipos de datos explican qué información se intercambia entre el controlador, los dispositivos y los supervisores.

En una red PROFINET pueden encontrarse principalmente los siguientes tipos de datos:

6.3.1. Datos cíclicos

Los datos cíclicos son aquellos que se intercambian de forma continua entre el controlador y los dispositivos de campo.

Son fundamentales para el funcionamiento normal de la máquina o proceso, ya que permiten al PLC recibir información del entorno y enviar órdenes a los equipos conectados.

Algunos ejemplos de datos cíclicos son:

• Señales de entradas digitales.
• Estados de sensores.
• Órdenes a actuadores.
• Valores de salidas analógicas.
• Consignas de velocidad para variadores.
• Estados de módulos de E/S.
• Información básica de funcionamiento de un dispositivo.

Por ejemplo, si un sensor detecta la presencia de una pieza en una cinta transportadora, esa señal puede enviarse de forma cíclica al PLC.

A partir de esa información, el controlador puede activar un actuador, detener un motor o continuar con la siguiente etapa del proceso.

6.3.2. Datos acíclicos

Los datos acíclicos no se transmiten de manera continua, sino cuando son necesarios.

Se utilizan principalmente para tareas de configuración, parametrización, diagnóstico o mantenimiento.

Este tipo de datos permite acceder a información adicional de los dispositivos sin formar parte del intercambio constante de datos de proceso.

Algunos ejemplos de uso de datos acíclicos son:

• Leer parámetros de un variador.
• Consultar información de diagnóstico de un módulo.
• Modificar la configuración de un dispositivo.
• Revisar datos de identificación del equipo.
• Acceder a información de mantenimiento.
• Comprobar errores almacenados en un dispositivo.

Por ejemplo, durante una intervención de mantenimiento, un técnico puede consultar de forma acíclica los parámetros de un variador o leer un código de error sin interrumpir necesariamente el intercambio normal de datos cíclicos del sistema.

6.3.3. Alarmas

Las alarmas son notificaciones que envía un dispositivo al controlador cuando detecta una anomalía, un fallo o un cambio relevante de estado.

Su objetivo es informar rápidamente al sistema de control de que ha ocurrido una situación que requiere atención.

Algunos ejemplos de alarmas en una red PROFINET pueden ser:

• Desconexión de un módulo.
• Error de comunicación.
• Fallo en un dispositivo de campo.
• Sobrecarga.
• Pérdida de alimentación.
• Error de parametrización.
• Cambio de estado relevante en un equipo.

Por ejemplo, si un módulo de entradas y salidas deja de comunicarse correctamente, puede enviar una alarma al controlador para que el PLC registre el fallo, active una señal de aviso o detenga una parte del proceso si es necesario.

6.3.4. Gestión de conexiones y contexto

PROFINET también se encarga de gestionar las conexiones entre los distintos elementos de la red.

Esto incluye el establecimiento, mantenimiento y supervisión de la comunicación entre el controlador y los dispositivos.

Esta gestión permite comprobar qué equipos están activos, si la comunicación es correcta y cómo se comporta cada dispositivo dentro del sistema.

En la práctica, esta función ayuda a que el controlador pueda:

• Reconocer los dispositivos conectados.
• Supervisar el estado de las conexiones.
• Detectar pérdidas de comunicación.
• Gestionar el intercambio de datos.
• Mantener el control sobre la estructura de la red.

En sistemas Siemens S7, por ejemplo, los datos de proceso pueden asignarse a la imagen de proceso del controlador de una forma similar a la utilizada en PROFIBUS.

Esto facilita la transición entre ambas tecnologías, especialmente en instalaciones donde se modernizan redes antiguas o se integran nuevos dispositivos PROFINET.

En resumen, los modos NRT, RT e IRT explican el comportamiento temporal de la comunicación, mientras que los datos cíclicos, acíclicos, alarmas y la gestión de contexto describen el tipo de información que circula por la red.

6.4. Arquitecturas posibles en PROFINET

Una red PROFINET puede configurarse de diferentes formas dependiendo de las necesidades de la instalación, el número de dispositivos, el nivel de control requerido y la complejidad del proceso industrial.

Una de sus ventajas es que puede utilizarse tanto en máquinas sencillas como en plantas completas con múltiples controladores y numerosos dispositivos conectados.

Entre las arquitecturas más habituales se encuentran:

6.4.1. Un controlador con varios dispositivos

Es una de las configuraciones más comunes. Un PLC actúa como controlador principal y se comunica con varios dispositivos de campo, como módulos de entradas y salidas, variadores, sensores o actuadores.

Este tipo de arquitectura es habitual en máquinas individuales, líneas de producción sencillas o células automatizadas.

6.4.2. Varios controladores compartiendo un mismo dispositivo

En algunas instalaciones, un mismo dispositivo puede estar relacionado con más de un controlador.

Esto puede ser útil cuando diferentes partes del sistema necesitan acceder a información de un mismo equipo.

Por ejemplo, una línea de producción puede tener varios PLCs coordinando distintas zonas, pero compartiendo ciertos datos de un dispositivo común.

6.4.3. Múltiples controladores y múltiples dispositivos

En instalaciones más complejas, pueden coexistir varios controladores y numerosos dispositivos trabajando de forma conjunta dentro de la misma arquitectura PROFINET.

Este tipo de configuración se utiliza en plantas industriales, líneas de producción extensas, sistemas robotizados o procesos donde es necesario coordinar diferentes áreas de automatización.

Como mínimo, una red PROFINET necesita un controlador y un dispositivo para funcionar.

Sin embargo, su flexibilidad permite escalar la arquitectura fácilmente, desde una aplicación básica hasta una instalación industrial avanzada con múltiples equipos interconectados.

6.5. Cableado en PROFINET: qué cable se utiliza y cuáles son sus partes

Además de los controladores, dispositivos, supervisores y switches industriales, el cableado es uno de los componentes físicos más importantes de una red PROFINET.

Aunque PROFINET se basa en Ethernet, en entornos industriales no se recomienda utilizar cualquier cable de red convencional, sino cables diseñados específicamente para soportar las condiciones de una planta industrial.

En una instalación PROFINET se utilizan normalmente cables Ethernet industriales, preparados para transmitir datos de forma fiable entre PLCs, módulos de E/S, variadores, HMIs, sensores inteligentes, switches y otros dispositivos conectados a la red.

Estos cables suelen estar diseñados para ofrecer resistencia frente a interferencias electromagnéticas, vibraciones, movimientos, humedad, aceites, polvo o temperaturas variables, condiciones habituales en entornos industriales.

6.5.1. ¿Qué tipo de cable se usa en PROFINET?

En PROFINET se emplean habitualmente cables Ethernet industriales de 4 hilos, organizados en dos pares trenzados.

Estos cables permiten la comunicación de datos entre los equipos de automatización y suelen estar preparados para velocidades habituales de Ethernet industrial.

En muchas instalaciones se utilizan cables PROFINET de color verde, ya que este color se ha convertido en una referencia visual habitual para identificar redes PROFINET dentro de armarios eléctricos, máquinas y líneas de producción.

Dependiendo del entorno, pueden encontrarse diferentes tipos de cables PROFINET:

• Cables para instalación fija.
• Cables flexibles para partes móviles.
• Cables resistentes a aceites o productos químicos.
• Cables para cadenas portacables.
• Cables con conectores RJ45 o M12.
• Cables apantallados para zonas con interferencias.
• Fibra óptica en instalaciones con largas distancias o alta inmunidad electromagnética.

La elección del cable dependerá del tipo de instalación, la distancia, el movimiento, el nivel de interferencias y las condiciones ambientales de la planta.

6.5.2. Partes principales de un cable PROFINET

Un cable PROFINET industrial está formado por varias capas y elementos internos que ayudan a garantizar una comunicación estable y resistente. En la imagen se puede observar la estructura típica de un cable PROFINET con sus diferentes partes.

a) Cubierta exterior

La cubierta exterior es la capa visible del cable. Su función es proteger el interior frente a golpes, rozaduras, humedad, polvo, aceites u otros agentes presentes en el entorno industrial.

En los cables PROFINET suele ser de color verde y puede fabricarse con materiales más o menos resistentes según la aplicación. Por ejemplo, una instalación fija dentro de un armario eléctrico no tiene las mismas exigencias que un cable instalado en una máquina con movimiento constante.

b) Pantalla trenzada

La pantalla trenzada es una malla metálica que rodea los conductores internos. Su función principal es proteger la comunicación frente a interferencias electromagnéticas.

Este elemento es especialmente importante en entornos donde hay motores, variadores de frecuencia, contactores, fuentes de alimentación u otros equipos que pueden generar ruido eléctrico.

Una buena pantalla ayuda a reducir errores de comunicación, pérdidas de señal y fallos intermitentes difíciles de diagnosticar.

c) Lámina de apantallamiento

Además de la pantalla trenzada, muchos cables PROFINET incorporan una lámina de apantallamiento. Esta capa proporciona una protección adicional frente a interferencias externas y contribuye a mejorar la calidad de la señal.

La combinación de pantalla trenzada y lámina de apantallamiento permite que el cable mantenga una comunicación más estable, incluso en entornos industriales exigentes.

d) Cubierta o aislamiento interior

La cubierta interior protege los pares trenzados y ayuda a mantener la estructura interna del cable. También contribuye a separar los conductores de las capas de apantallamiento.

Su función es tanto mecánica como eléctrica, ya que ayuda a conservar la disposición interna del cable y a evitar contactos no deseados entre sus elementos.

c) Pares trenzados

Los pares trenzados son los conductores por los que se transmiten los datos. En un cable PROFINET típico de 4 hilos encontramos dos pares trenzados.

El trenzado de los conductores ayuda a reducir las interferencias y mejora la calidad de la transmisión. Cada par está formado por dos hilos entrelazados entre sí.

En la práctica, estos pares permiten el intercambio de información entre los dispositivos PROFINET, como el PLC y un módulo de entradas y salidas, un variador o un switch industrial.

d) Conductores de cobre

Dentro de cada par trenzado se encuentran los conductores de cobre, que son los elementos encargados de transportar la señal eléctrica.

La calidad del cobre, el diámetro del conductor y el diseño del cable influyen directamente en la fiabilidad de la comunicación y en la distancia máxima admisible.

En aplicaciones industriales, es importante utilizar cables de buena calidad para evitar pérdidas de señal, errores de transmisión o problemas de comunicación entre dispositivos.

e) Elemento de soporte

Algunos cables PROFINET incorporan un elemento de soporte o refuerzo interno. Este componente ayuda a mantener la forma del cable y mejora su resistencia mecánica.

Es especialmente útil en instalaciones donde el cable puede estar sometido a esfuerzos, movimientos, tracción o flexión.

6.5.3. Conectores utilizados en PROFINET

El cable PROFINET puede terminar en diferentes tipos de conectores, según el entorno y el dispositivo al que se conecte.

Los más habituales son:

• RJ45 industrial: muy utilizado en armarios eléctricos, switches, PLCs, HMIs y equipos de automatización.
• M12: frecuente en campo, sensores, módulos descentralizados y zonas donde se requiere mayor robustez mecánica o protección frente a polvo y humedad.

La elección del conector dependerá del grado de protección requerido, el espacio disponible, el tipo de equipo y las condiciones ambientales.

6.5.4. Importancia del cableado en una red PROFINET

Un error habitual es pensar que, como PROFINET se basa en Ethernet, cualquier cable de red es válido.

Sin embargo, en una planta industrial el cableado debe soportar condiciones mucho más exigentes que en una oficina.

Un cable inadecuado puede provocar:

• Pérdidas de comunicación.
• Errores intermitentes.
• Alarmas en el PLC.
• Desconexiones de dispositivos.
• Problemas de diagnóstico.
• Paradas inesperadas de máquina.

Por eso, al diseñar o mantener una red PROFINET, es fundamental seleccionar cables industriales adecuados, respetar los radios de curvatura, realizar correctamente el apantallamiento y utilizar conectores de calidad.

En resumen, el cable PROFINET no es solo un medio físico de conexión. Es un elemento clave para garantizar que los datos circulen de forma estable, rápida y segura entre todos los componentes de la red industrial.

6.6. Topologías de red en PROFINET: línea, estrella, árbol y anillo

Una de las ventajas de PROFINET es su flexibilidad a la hora de diseñar la red.

Al estar basado en Ethernet industrial, permite conectar los dispositivos de diferentes formas según la distribución de la máquina, la ubicación de los equipos, las necesidades de mantenimiento y el nivel de disponibilidad requerido.

En una red PROFINET no existe una única forma de conectar los dispositivos.

La elección de la topología dependerá del tipo de instalación, del número de equipos, de la distancia entre ellos y de la importancia que tenga mantener la comunicación incluso ante un fallo de cableado o de un puerto de red.

Las topologías más habituales en PROFINET son: línea, estrella, árbol y anillo.

6.6.1. Topología en línea

En la topología en línea, los dispositivos se conectan uno detrás de otro, formando una cadena.

Es una configuración muy habitual en máquinas o líneas de producción donde los equipos están distribuidos de forma secuencial.

Por ejemplo, una línea de transporte puede tener varios módulos de entradas y salidas, sensores, variadores o estaciones remotas conectadas en serie a lo largo de la instalación.

Esta topología permite reducir cableado, ya que no todos los dispositivos necesitan volver directamente hasta el armario principal o hasta un switch central.

Además, muchos equipos PROFINET incorporan dos puertos Ethernet, lo que facilita la conexión de un dispositivo al siguiente.

Sin embargo, hay que tener en cuenta que un fallo en un cable o en un dispositivo intermedio puede afectar a los equipos situados aguas abajo, especialmente si no se han previsto mecanismos de redundancia.

6.6.2. Topología en estrella

En la topología en estrella, los dispositivos se conectan a un punto central, normalmente un switch industrial.

Es una de las configuraciones más utilizadas en armarios eléctricos, células de automatización o instalaciones donde los equipos están agrupados en una zona concreta.

Su principal ventaja es que facilita el diagnóstico y el mantenimiento.

Si un cable falla, normalmente solo se ve afectado el dispositivo conectado a ese puerto, mientras que el resto de la red puede seguir funcionando.

Además, el uso de switches gestionados permite supervisar el estado de los puertos, detectar desconexiones, analizar tráfico y mejorar el control de la red.

La topología en estrella es especialmente recomendable cuando se busca una instalación ordenada, fácil de mantener y con buena capacidad de diagnóstico.

6.6.3. Topología en árbol

La topología en árbol combina varias conexiones en estrella o diferentes ramas de red.

Es habitual en instalaciones más grandes donde existen varias zonas, máquinas o áreas de producción conectadas entre sí.

Por ejemplo, una planta puede tener un switch principal conectado a varios switches secundarios.

Cada uno de esos switches secundarios puede alimentar una zona concreta, como una estación de envasado, una línea de transporte, una célula robotizada o un área de inspección.

Esta estructura permite organizar la red de forma jerárquica y facilita la ampliación progresiva de la instalación.

La topología en árbol es útil cuando la red PROFINET debe cubrir diferentes áreas físicas y se quiere mantener una estructura clara, escalable y fácil de documentar.

6.6.4. Topología en anillo

En la topología en anillo, los dispositivos se conectan formando un circuito cerrado.

Esto permite que exista más de un camino de comunicación entre los equipos.

Esta topología se utiliza cuando se busca mayor disponibilidad de la red.

Si se produce un fallo en un tramo del cableado, la comunicación puede mantenerse por el otro lado del anillo, siempre que la red esté configurada con mecanismos de redundancia adecuados, como MRP.

El protocolo MRP, o Media Redundancy Protocol, permite que una red en anillo se reorganice automáticamente ante la interrupción de un enlace, reduciendo el impacto de un fallo físico en la comunicación.

Este tipo de topología es especialmente útil en instalaciones donde una parada de red puede afectar gravemente a la producción, como líneas automatizadas críticas, plantas con alta disponibilidad o sistemas de transporte industrial.

En resumen, PROFINET permite adaptar la estructura de la red a las necesidades reales de la instalación.

Una máquina sencilla puede funcionar con una topología en línea o estrella, mientras que una planta industrial más compleja puede combinar varias topologías e incorporar redundancia en anillo para mejorar la disponibilidad.

Elegir correctamente la topología ayuda a reducir cableado, facilitar el diagnóstico, simplificar el mantenimiento y mejorar la fiabilidad de toda la red industrial.

7. Cómo diseñar una red PROFINET – Guía práctica para futuros técnicos

Diseñar una red PROFINET no es solo conectar cables y dispositivos.

Es crear una infraestructura de comunicación industrial segura, rápida y preparada para crecer.

Si estás formándote en automatización, dominar este proceso te dará una ventaja clave en cualquier entorno industrial.

Aquí tienes una guía paso a paso, pensada para que entiendas qué hacer, cómo hacerlo y por qué es importante.

Vamos allá 👇

7.1. Conoce los límites de la red

Antes de empezar a diseñar, debes tener claras las limitaciones físicas y lógicas de PROFINET:

• Distancia máxima del cable: 100 metros entre dos dispositivos. Esto se debe al estándar Ethernet industrial, que limita la longitud para evitar pérdida de señal. Si necesitas más distancia, puedes usar switches o convertidores de fibra óptica.
• Máximo de dispositivos por subred: Hasta 255. Eso significa que en una sola red puedes tener 255 elementos PROFINET (como PLCs, sensores, variadores, etc.), cada uno con su propia dirección IP.

¿Por qué es importante?

Superar estos límites puede generar problemas de comunicación o fallos en la red.

7.2. Elige la topología adecuada

La topología es la forma en que conectas los dispositivos entre sí.

Las más comunes en PROFINET son:

• Estrella: todos los dispositivos se conectan a un switch central. Es fácil de diagnosticar y muy estable.
• Línea: los dispositivos se conectan uno tras otro. Es más sencilla y económica, pero si falla un dispositivo, los que están después pueden quedar desconectados.
• Anillo: permite la redundancia. Si un cable se rompe, los datos pueden ir por el otro lado del anillo.

¿Cuál elegir?

Si buscas simplicidad, empieza con una estrella o línea.

Para procesos críticos donde no puede haber paradas, usa una topología en anillo con redundancia.

7.3. Añade redundancia a la red

En la industria, el tiempo de inactividad cuesta dinero.

Por eso es fundamental que la red siga funcionando aunque falle un cable o un equipo.

• MRP (Media Redundancy Protocol): es un protocolo que detecta fallos y redirige automáticamente los datos por otra ruta disponible en una topología en anillo.

¿Por qué usarlo?

Si se corta un cable, MRP permite que todo siga funcionando sin que tengas que intervenir.

7.4. Prioriza el tráfico de datos

En una red PROFINET no todos los datos son igual de importantes.

Por ejemplo, una señal de emergencia debe viajar más rápido que un mensaje de mantenimiento.

• QoS (Quality of Service): te permite dar prioridad a los datos más críticos.
• VLANs (Redes Virtuales): sirven para separar el tráfico de datos, mejorando la velocidad y la seguridad.

¿Qué consigues con esto?

Una red más rápida, más organizada y sin interferencias entre datos sensibles y datos secundarios.

7.5. Usa componentes industriales

Los entornos industriales no son oficinas. Hay polvo, humedad, calor, vibraciones…

• Utiliza cables y conectores industriales, diseñados para durar en condiciones duras.
• Considera el uso de PoE (Power over Ethernet), que permite alimentar algunos dispositivos directamente por el cable de red, reduciendo el cableado.

Consejo práctico: No ahorres en calidad. Una buena inversión en materiales evita muchas averías.

7.6. Planifica la monitorización y el diagnóstico

No basta con montar la red. Hay que poder controlarla y mantenerla.

• Usa herramientas de monitorización para ver el estado de la red en tiempo real.
• Realiza revisiones periódicas: puedes detectar fallos antes de que se conviertan en problemas graves.

En la práctica: Muchos PLCs y switches PROFINET ya incluyen funciones de diagnóstico que te alertan ante fallos de comunicación o caídas de rendimiento.

7.7. Diseña pensando en el futuro

Una buena red PROFINET debe ser escalable y fácil de mantener:

• Deja espacio para añadir más dispositivos en el futuro.
• Planifica bien las direcciones IP para que no se repitan ni generen conflictos.
• Asegúrate de que todos los cables estén bien apantallados y conectados a tierra para evitar interferencias electromagnéticas.

¿Por qué importa esto?

Porque si la red no está bien organizada desde el principio, ampliarla más adelante será mucho más costoso y arriesgado.

En conclusión, diseñar una red PROFINET sólida es clave para que una planta funcione sin fallos ni pérdidas de productividad.

Si entiendes estos conceptos desde el inicio de tu formación, estarás un paso por delante como técnico de automatización.

8. Aplicaciones habituales de PROFINET en la industria

PROFINET se utiliza en una gran variedad de aplicaciones industriales donde es necesario comunicar controladores, dispositivos de campo, sistemas de supervisión y equipos inteligentes dentro de una misma red.

Su uso es especialmente habitual en entornos donde se requiere una comunicación rápida, fiable y flexible entre el PLC y los distintos elementos de la instalación.

Gracias a su base Ethernet, permite integrar equipos de automatización, sistemas de diagnóstico y soluciones de supervisión de forma eficiente.

A continuación, se muestran algunas de las aplicaciones más comunes de PROFINET en la industria.

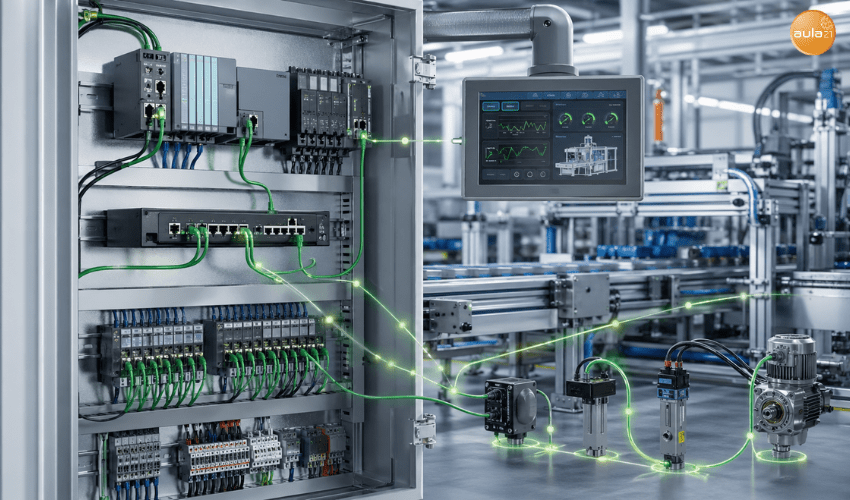

8.1. Líneas de producción automatizadas

Una de las aplicaciones más habituales de PROFINET se encuentra en las líneas de producción automatizadas.

En este tipo de instalaciones, el PLC debe comunicarse constantemente con sensores, actuadores, módulos de entradas y salidas, variadores, sistemas de visión o estaciones de trabajo.

PROFINET permite que todos estos equipos intercambien datos de proceso de forma rápida y coordinada.

Por ejemplo, en una línea de ensamblaje, PROFINET puede utilizarse para detectar la posición de una pieza, activar cilindros neumáticos, controlar motores, verificar el producto mediante visión artificial y enviar datos al sistema de supervisión.

8.2. Sistemas de transporte y manutención

PROFINET también se emplea en sistemas de transporte industrial, como cintas transportadoras, mesas de rodillos, elevadores, clasificadores, transelevadores o sistemas de almacenamiento automático.

En estos casos, la red permite coordinar el movimiento de los distintos elementos, controlar motores y variadores, leer sensores de posición y enviar información al sistema de control.

Este tipo de aplicación es muy común en sectores como logística, automoción, alimentación, paquetería, almacenes automatizados y centros de distribución.

8.3. Máquinas con variadores y servomotores

En máquinas industriales donde se utilizan motores, variadores de frecuencia o servomotores, PROFINET permite transmitir consignas de velocidad, órdenes de marcha y paro, información de estado, alarmas y datos de diagnóstico.

Esto facilita el control de aplicaciones como:

• Cintas transportadoras.
• Bombas y ventiladores.
• Máquinas de corte.
• Envasadoras.
• Etiquetadoras.
• Sistemas de posicionamiento.
• Máquinas de packaging.

Cuando la aplicación requiere mayor precisión y sincronización, PROFINET puede trabajar con comunicación en tiempo real o tiempo real isócrono, especialmente en sistemas de motion control o ejes coordinados.

8.4. Células robotizadas

PROFINET es muy utilizado en células robotizadas, donde es necesario coordinar robots industriales, PLCs, sistemas de seguridad, sensores, actuadores y equipos auxiliares.

En una célula robotizada, el PLC puede enviar órdenes al robot, recibir señales de estado, gestionar permisos de operación, coordinar movimientos con otros equipos y supervisar el funcionamiento general de la célula.

También puede integrarse con sistemas de visión artificial, escáneres de seguridad, vallados inteligentes, estaciones de carga o mesas giratorias. Esto permite crear células automatizadas más flexibles, seguras y fáciles de diagnosticar.

8.5. Sistemas SCADA y supervisión industrial

Otra aplicación importante de PROFINET es la integración con sistemas de supervisión industrial, como SCADA, HMI o estaciones de monitorización.

Estos sistemas permiten visualizar el estado de la instalación, consultar alarmas, analizar tendencias, modificar parámetros y supervisar el comportamiento de los equipos conectados.

Gracias a PROFINET, los datos generados en campo pueden llegar al sistema de supervisión para que operadores y técnicos puedan tomar decisiones con información actualizada.

Por ejemplo, una HMI puede mostrar el estado de una línea, las alarmas activas, la velocidad de un motor, el nivel de producción o el estado de comunicación de los dispositivos.

8.6. Periferia descentralizada

La periferia descentralizada es una de las aplicaciones más habituales en redes PROFINET.

Consiste en instalar módulos de entradas y salidas cerca de los sensores y actuadores, en lugar de llevar todo el cableado directamente hasta el armario principal.

Esto permite reducir cableado, simplificar la instalación y facilitar el mantenimiento.

Por ejemplo, en una línea larga de producción, pueden instalarse estaciones de E/S distribuidas en diferentes zonas de la máquina. Cada estación se comunica con el PLC mediante PROFINET, enviando señales de sensores y recibiendo órdenes para actuadores.

Este enfoque es muy utilizado en plantas con gran cantidad de señales digitales y analógicas distribuidas por diferentes áreas.

8.7. Redes de seguridad funcional con PROFIsafe

PROFINET también puede utilizarse junto con PROFIsafe, un perfil de comunicación orientado a la seguridad funcional.

Esto permite transmitir datos estándar y datos de seguridad a través de la misma red, facilitando la integración de dispositivos como:

• Pulsadores de emergencia.
• Barreras fotoeléctricas de seguridad.
• Escáneres láser de seguridad.
• Cerraduras de resguardo.
• PLCs de seguridad.
• Módulos de seguridad.
• Accionamientos con funciones seguras.

Gracias a esta integración, es posible diseñar sistemas de seguridad más flexibles y con mejor diagnóstico, sin necesidad de separar completamente la comunicación estándar de la comunicación de seguridad.

8.8. Integración de sensores inteligentes e IO-Link

En la industria actual, cada vez es más habitual utilizar sensores inteligentes capaces de enviar más información que una simple señal de activado o desactivado.

PROFINET puede integrarse con sistemas IO-Link mediante maestros IO-Link conectados a la red.

De esta forma, el PLC puede acceder a datos avanzados de sensores y actuadores inteligentes.

Esto permite leer información como:

• Valores de medición.
• Estado del sensor.
• Datos de diagnóstico.
• Parámetros de configuración.
• Información de mantenimiento.
• Identificación del dispositivo.

Por ejemplo, un sensor inteligente puede enviar al PLC información sobre suciedad en la lente, pérdida de señal, horas de funcionamiento o necesidad de mantenimiento. Esto ayuda a mejorar la disponibilidad de la instalación y facilita estrategias de mantenimiento predictivo.

8.9. Diagnóstico remoto de equipos industriales

Una de las grandes ventajas de PROFINET es su capacidad de diagnóstico.

Los dispositivos conectados a la red pueden enviar información sobre su estado, errores, alarmas o problemas de comunicación.

Esto permite a técnicos y responsables de mantenimiento detectar fallos con mayor rapidez y reducir tiempos de parada.

Por ejemplo, si un módulo de E/S pierde comunicación, si un variador genera una alarma o si un dispositivo no está correctamente configurado, el sistema puede mostrar información de diagnóstico para localizar el problema.

Además, en muchas instalaciones es posible acceder a estos datos desde herramientas de ingeniería, sistemas HMI, SCADA o plataformas de mantenimiento, lo que facilita la supervisión remota y la resolución de incidencias.

8.10. Industria de procesos e instalaciones continuas

Aunque PROFINET se asocia muchas veces a la automatización de máquinas, también puede utilizarse en instalaciones de proceso, como plantas químicas, tratamiento de aguas, energía, alimentación o producción farmacéutica.

En estos entornos, PROFINET puede conectar instrumentación, válvulas, sistemas de control, variadores, periferia distribuida y equipos de supervisión.

Su capacidad de diagnóstico y su integración con sistemas de control hacen que sea útil en instalaciones donde la disponibilidad, la trazabilidad y el mantenimiento son aspectos clave.

8.11. Maquinaria industrial y fabricantes OEM

Los fabricantes de maquinaria también utilizan PROFINET para integrar sus equipos en líneas de producción modernas.

Una máquina equipada con PROFINET puede conectarse más fácilmente al sistema de control de una planta, intercambiar datos con otros equipos y proporcionar información de diagnóstico al usuario final.

Esto resulta especialmente útil en maquinaria de packaging, alimentación, manipulación, ensamblaje, robótica, mecanizado o control de calidad.

Para los fabricantes OEM, PROFINET ofrece una comunicación estandarizada, flexible y compatible con muchas arquitecturas de automatización industrial.

8.12. Ejemplo práctico de aplicación de PROFINET

Imaginemos una línea de envasado formada por una cinta transportadora, varios sensores de presencia, un variador de frecuencia, una etiquetadora, una estación de visión artificial y una pantalla HMI.

En esta instalación, PROFINET permite que:

• El PLC reciba señales de los sensores.
• El variador controle la velocidad de la cinta.
• La cámara de visión envíe resultados de inspección.
• La etiquetadora reciba órdenes de actuación.
• La HMI muestre el estado de la línea.
• El sistema registre alarmas y datos de diagnóstico.

De esta forma, todos los equipos trabajan de manera coordinada dentro de una misma red industrial, facilitando el control, la supervisión y el mantenimiento de la línea.

En resumen, PROFINET se utiliza en prácticamente cualquier entorno industrial donde sea necesario conectar dispositivos de automatización de forma rápida, flexible y fiable.

Su aplicación va desde máquinas sencillas hasta plantas completas con múltiples controladores, dispositivos inteligentes, sistemas de seguridad y plataformas de supervisión.

9. Errores comunes al configurar PROFINET

Aunque PROFINET es una tecnología flexible y muy utilizada en automatización industrial, una configuración incorrecta puede provocar fallos de comunicación, pérdidas de datos, alarmas inesperadas o paradas de máquina.

Muchos de estos problemas no se deben al protocolo en sí, sino a errores habituales durante la puesta en marcha, el cableado, la parametrización o el diagnóstico de la red.

Conocer estos errores ayuda a diseñar instalaciones más fiables y a reducir el tiempo necesario para localizar averías.

9.1. Asignar nombres de dispositivo incorrectos

Uno de los errores más frecuentes en PROFINET es asignar de forma incorrecta el nombre del dispositivo.

En PROFINET, los equipos no se identifican únicamente por su dirección IP.

El nombre del dispositivo es un elemento clave para que el controlador pueda reconocerlo dentro de la red y asociarlo correctamente con la configuración del proyecto.

Si el nombre configurado en el software de ingeniería no coincide con el nombre real del dispositivo instalado, el PLC puede no establecer comunicación con ese equipo.

Por ejemplo, si en el proyecto se ha configurado un módulo como et200-zona1, pero físicamente el dispositivo tiene asignado el nombre et200-zona2, el controlador no podrá identificarlo correctamente.

Para evitar este problema, es recomendable comprobar siempre que el nombre del dispositivo en la red coincide exactamente con el definido en el proyecto de automatización.

9.2. Usar cables no adecuados para entorno industrial

Otro error habitual es utilizar cables Ethernet convencionales en entornos industriales exigentes.

Aunque PROFINET se basa en Ethernet, no todas las instalaciones industriales tienen las mismas condiciones que una red de oficina.

En una fábrica puede haber vibraciones, interferencias electromagnéticas, humedad, polvo, movimiento constante o exposición a aceites y productos químicos.

Por eso, es importante utilizar cables y conectores adecuados para uso industrial, especialmente en zonas cercanas a motores, variadores, robots o maquinaria en movimiento.

Un cable inadecuado puede provocar pérdidas de comunicación, errores intermitentes o fallos difíciles de diagnosticar.

En aplicaciones industriales conviene revisar aspectos como:

• Tipo de apantallamiento.
• Categoría del cable.
• Resistencia mecánica.
• Radio de curvatura.
• Calidad de los conectores.
• Protección frente a interferencias.
• Compatibilidad con instalación fija o móvil.

Un buen cableado es la base de una red PROFINET estable.

9.3. Utilizar switches no adecuados en aplicaciones críticas

En redes sencillas, un switch básico puede ser suficiente. Sin embargo, en aplicaciones industriales críticas es recomendable utilizar switches industriales gestionados o equipos adecuados para PROFINET.

Un error frecuente es instalar switches no gestionados o de uso ofimático en redes donde se requiere diagnóstico, redundancia, priorización de tráfico o alta disponibilidad.

Esto puede limitar la capacidad de supervisar la red y dificultar la detección de problemas.

En instalaciones con muchas estaciones, tráfico elevado, topologías en anillo o necesidades de diagnóstico avanzado, el uso de switches industriales permite mejorar la fiabilidad y facilitar el mantenimiento.

Además, algunos switches permiten funciones como:

• Diagnóstico de puertos.
• Detección de fallos de enlace.
• Gestión de redundancia.
• Priorización de tráfico.
• Supervisión de carga de red.
• Integración con herramientas de ingeniería.

Elegir correctamente los switches es especialmente importante en líneas de producción donde una parada de comunicación puede detener toda la instalación.

9.4. No comprobar la topología real frente a la configurada

En PROFINET, la topología de red puede ser un elemento importante para el diagnóstico y la supervisión.

Por eso, otro error habitual es no comprobar si la topología física de la instalación coincide con la configurada en el proyecto.

Durante la puesta en marcha o después de una modificación, puede ocurrir que un cable se conecte a un puerto diferente, que un dispositivo se haya cambiado de ubicación o que la red no coincida exactamente con el diseño previsto.

Esto puede provocar advertencias, errores de diagnóstico o dificultades para localizar averías.

Por ejemplo, si el software indica que un módulo debería estar conectado al puerto 2 de un switch, pero en la instalación real está conectado al puerto 4, el sistema puede seguir comunicando, pero el diagnóstico de topología será menos preciso.

Para evitarlo, es recomendable verificar la topología con herramientas de ingeniería y documentar cualquier cambio realizado en campo.

9.5. Saturar la red con tráfico no crítico

PROFINET permite convivir con otros tipos de tráfico Ethernet, pero esto no significa que cualquier tipo de comunicación pueda circular sin control por la misma red industrial.

Un error común es saturar la red con tráfico no crítico, como transferencias de archivos, accesos innecesarios, cámaras IP mal dimensionadas o comunicaciones IT que no han sido planificadas correctamente.

Cuando la red se sobrecarga, pueden aparecer retardos, pérdidas de paquetes, alarmas de comunicación o problemas en el intercambio de datos de proceso.

Para evitarlo, conviene separar o segmentar el tráfico cuando sea necesario, revisar la carga de red y priorizar las comunicaciones críticas de automatización.

En instalaciones complejas, también puede ser recomendable utilizar VLANs, switches gestionados o arquitecturas de red separadas para diferenciar tráfico de control, supervisión, mantenimiento y comunicaciones corporativas.

9.6. No revisar los tiempos de ciclo

Los tiempos de ciclo son fundamentales en muchas aplicaciones PROFINET, especialmente cuando se trabaja con procesos rápidos, motion control o dispositivos que requieren una actualización frecuente de datos.

Un error habitual es dejar los tiempos de actualización por defecto sin analizar si son adecuados para la aplicación.

Si el tiempo de ciclo es demasiado lento, el sistema puede responder tarde ante cambios del proceso.

Si es demasiado exigente para la red o los dispositivos, puede aumentar la carga de comunicación y generar inestabilidad.

Por ejemplo, una aplicación de control de movimiento con varios ejes sincronizados puede necesitar tiempos mucho más estrictos que una instalación sencilla de entradas y salidas digitales.

Por eso, es importante revisar los tiempos de actualización, la carga del controlador, el número de dispositivos conectados y las necesidades reales de la aplicación.

9.7. No utilizar el diagnóstico del PLC o del software de ingeniería

Una de las ventajas de PROFINET es su capacidad de diagnóstico.

Sin embargo, en muchas instalaciones no se aprovechan correctamente las herramientas disponibles.

Un error frecuente es intentar localizar fallos únicamente revisando el cableado o sustituyendo dispositivos, sin consultar antes el diagnóstico del PLC, la HMI, el software de ingeniería o los propios equipos de red.

Estas herramientas pueden ofrecer información muy útil, como:

• Dispositivos no accesibles.
• Errores de parametrización.
• Fallos de módulo.
• Pérdidas de comunicación.
• Alarmas activas.
• Problemas de topología.
• Errores de nombre de dispositivo.
• Estado de puertos de red.

Consultar el diagnóstico desde el principio permite reducir el tiempo de resolución de averías y evitar cambios innecesarios de hardware.

9.8. Confundir conectividad Ethernet con comunicación PROFINET válida

Que un dispositivo esté conectado físicamente a la red Ethernet no significa necesariamente que esté comunicando correctamente por PROFINET.

Este es un error muy común durante la puesta en marcha.

Puede ocurrir que el equipo responda a un ping o aparezca en la red, pero que no esté correctamente integrado en el proyecto del PLC.

Para que la comunicación PROFINET funcione, deben coincidir varios elementos, como el nombre del dispositivo, la configuración hardware, los módulos configurados, la parametrización, la dirección IP y la relación entre el controlador y el dispositivo.

Por ejemplo, un variador puede estar conectado al switch y tener dirección IP, pero si no está correctamente configurado como dispositivo PROFINET en el proyecto, el PLC no podrá intercambiar datos de proceso con él.

Por eso, es importante diferenciar entre “tener conexión Ethernet” y “tener comunicación PROFINET operativa”.

9.9. No documentar cambios realizados en la red

Otro error habitual es modificar cables, puertos, nombres de dispositivo o configuraciones sin actualizar la documentación del proyecto.

Esto puede no generar un fallo inmediato, pero complica mucho el mantenimiento posterior.

Cuando aparece una avería, los técnicos pueden encontrarse con una instalación que no coincide con los planos, esquemas o configuraciones disponibles.

En redes PROFINET, una buena documentación debería incluir:

• Nombres de dispositivos.
• Direcciones IP.
• Ubicación física de los equipos.
• Puertos utilizados.
• Topología de red.
• Versiones de firmware.
• Configuración de switches.
• Relación entre PLCs y dispositivos.

Mantener esta información actualizada facilita futuras ampliaciones, diagnósticos y sustituciones de equipos.

9.10. No comprobar la compatibilidad del archivo GSDML

El archivo GSDML describe las características de un dispositivo PROFINET y permite integrarlo correctamente en el software de ingeniería.

Un error frecuente es utilizar una versión incorrecta del archivo GSDML o no comprobar que coincide con el modelo y firmware del equipo instalado.

Esto puede provocar problemas de configuración, módulos no reconocidos, errores de parametrización o dificultades para poner en marcha el dispositivo.

Antes de integrar un equipo nuevo, conviene descargar el archivo GSDML adecuado desde el fabricante y verificar que corresponde exactamente al dispositivo utilizado.

10. Conclusiones: Lo que has aprendido sobre PROFINET

A lo largo de este artículo, hemos visto qué es PROFINET, cómo funciona y por qué se ha convertido en una de las tecnologías más utilizadas en la automatización industrial moderna.

PROFINET no solo permite conectar dispositivos mediante Ethernet industrial, sino que también facilita el intercambio de datos en tiempo real, el diagnóstico de equipos, la integración de sistemas de seguridad y el diseño de redes flexibles adaptadas a diferentes tipos de instalaciones.

Aquí tienes un resumen de los puntos más importantes:

✅ PROFINET es un protocolo de comunicación industrial basado en Ethernet, diseñado para aplicaciones donde la rapidez, la precisión y la fiabilidad son esenciales.

🔧 Permite conectar una gran variedad de dispositivos industriales, como PLCs, sensores, actuadores, variadores, módulos de E/S, sistemas de visión artificial, lectores RFID, HMIs y equipos de supervisión.

🧠 Los equipos de una red PROFINET se organizan en distintos roles, principalmente controladores, dispositivos y supervisores. Cada uno cumple una función específica dentro del sistema de automatización.

📡 PROFINET utiliza distintos modos de comunicación, como NRT, RT e IRT, en función de la exigencia temporal de la aplicación.

Esto permite trabajar tanto con datos no críticos como con aplicaciones de tiempo real y sincronización precisa.

🔁 También diferencia entre distintos tipos de datos, como datos cíclicos, datos acíclicos, alarmas y gestión de conexiones.

Esta clasificación ayuda a entender qué información circula entre el controlador y los dispositivos de campo.

🟩 El cableado es un elemento clave en una red PROFINET.

Aunque se basa en Ethernet, en entornos industriales se recomienda utilizar cables Ethernet industriales, apantallados y preparados para soportar interferencias, vibraciones, humedad, aceites o movimientos constantes.

🌐 Las topologías de red PROFINET pueden adaptarse a cada instalación.

Es posible diseñar redes en línea, estrella, árbol o anillo, dependiendo de la distribución de los equipos, las necesidades de diagnóstico y el nivel de disponibilidad requerido.

🏭 Se aplica en numerosos entornos industriales, como líneas de producción automatizadas, sistemas de transporte y manutención, máquinas con variadores y servomotores, células robotizadas, periferia descentralizada, sistemas SCADA, redes con PROFIsafe e integración de sensores inteligentes mediante IO-Link.

🔄 Ofrece funciones avanzadas de diagnóstico, redundancia y seguridad funcional, lo que mejora la disponibilidad de la red y facilita el mantenimiento de la instalación.

🛠️ Configurar correctamente una red PROFINET requiere planificación técnica.

Es importante asignar bien los nombres de dispositivo, elegir cables y switches adecuados, comprobar la topología real, revisar los tiempos de ciclo, controlar el tráfico de red y aprovechar las herramientas de diagnóstico del PLC o del software de ingeniería.

🔍 Una red PROFINET debe diseñarse pensando en el presente y en el futuro.

Además de funcionar correctamente desde la puesta en marcha, debe ser escalable, fácil de mantener y capaz de adaptarse a futuras ampliaciones de la planta.

En definitiva, PROFINET es mucho más que una forma de conectar dispositivos industriales.

Es una tecnología de comunicación clave para crear sistemas de automatización más rápidos, flexibles, seguros y preparados para las necesidades de la industria actual.

Comprender sus componentes, modos de comunicación, tipos de datos, cableado, topologías y errores comunes de configuración es fundamental para diseñar, mantener y optimizar redes industriales fiables.
